324

6 Programmazione DIN

6.12 Cicli di t

o

rn

it

ur

a semplici

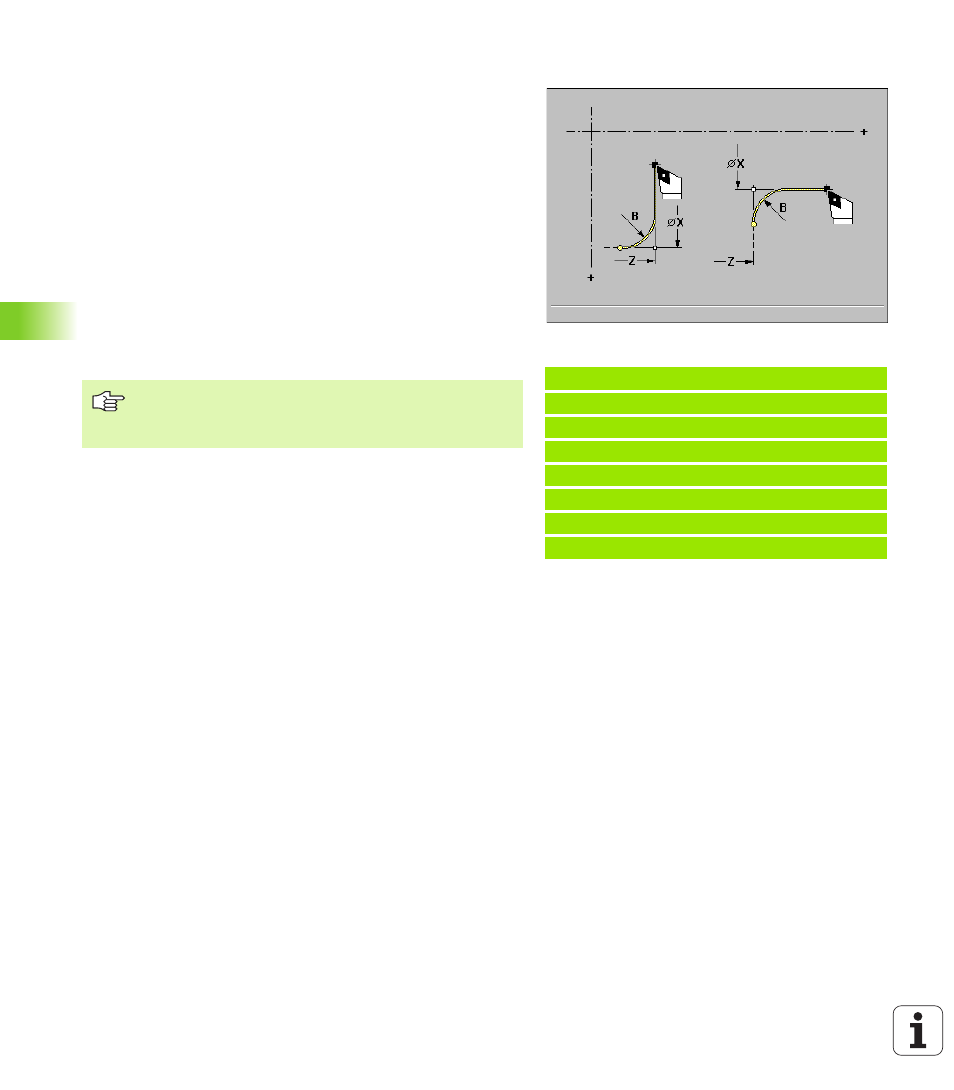

Percorso con raccordo G87

L'istruzione G87 genera raccordi su spigoli interni ed esterni paralleli
agli assi che definiscono un angolo retto. Il precedente elemento
assiale o radiale viene lavorato, se prima di eseguire il ciclo l'utensile
si trova sulla coordinata X o Z dello spigolo. I raccordi vengono lavorati
in una passata.

Il MANUALplus determina la direzione dell'arrotondamento sulla base
dell'"orientamento utensile" (vedere “Utensili per tornire" pag. 421).

Posizione utensile dopo l'esecuzione del ciclo: punto finale
dell'arrotondamento.

Parametri

X Spigolo

(quota diametro)

Z Spigolo

B Raggio

E Avanzamento ridotto

: default: avanzamento attivo

Esempio: G87

%87.nc

[G87]

N1 T3 G95 F0.25 G96 S200 M3

N2 G0 X70 Z2

N3 G1 Z0

N4 G87 X84 Z0 B2

N6 . . .

FINE

„

Compensazione del raggio del tagliente: viene
eseguita.

„

Sovrametallo: non viene considerato.
