HEIDENHAIN MANUALplus 4110

379

6.21 La

v

o

ra

zione superficie cilindr

ica

Fresatura profilo e matrice superficie cilindrica
G794

L'istruzione G794 fresa matrici o "profili liberi" (aperti o chiusi) sulla
superficie cilindrica. All'istruzione G794 segue:

„

la matrice da fresare con:

„

cerchio (G314), rettangolo (G315) o poligono (G317)

„

chiusura della descrizione del profilo (G80)

„

il profilo libero con:

„

punto di partenza (G110)

„

descrizione del profilo (G111, G112, G113)

„

chiusura della descrizione del profilo (G80)

Parametri

X Spigolo superiore di fresatura

XE Fondo fresatura

P Accostamento massimo

(default: profondità totale in un

accostamento)

U Fattore di sovrapposizione:

fresatura profilo o tasca (default: 0)

„

U=0: fresatura profilo

„

U>0: fresatura tasca – sovrapposizione minima dei percorsi di
fresatura = U*diametro fresa

R Raggio di avvicinamento

(raggio arco di avvicinamento/

allontanamento) – (default: 0)

„

R=0: l'elemento del profilo viene raggiunto direttamente;
accostamento sul punto di avvicinamento al di sopra del piano di
fresatura, quindi accostamento verticale in profondità

„

R>0: la fresa percorre l'arco di avvicinamento/allontanamento che
si unisce tangenzialmente all'elemento del profilo

„

R<0 per gli angoli interni: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento del
profilo

„

R<0 per gli angoli esterni: lunghezza elemento di avvicinamento/
allontanamento lineare; avvicinamento/allontanamento
tangenziale dall'elemento del profilo

K Sovrametallo

parallelo al profilo

I Sovrametallo X

(in direzione di accostamento)

F Accostamento di lavorazione

per accostamento in profondità

(default: avanzamento attivo)

E Avanzamento ridotto

per elementi circolari (default: avanzamento

attivo)

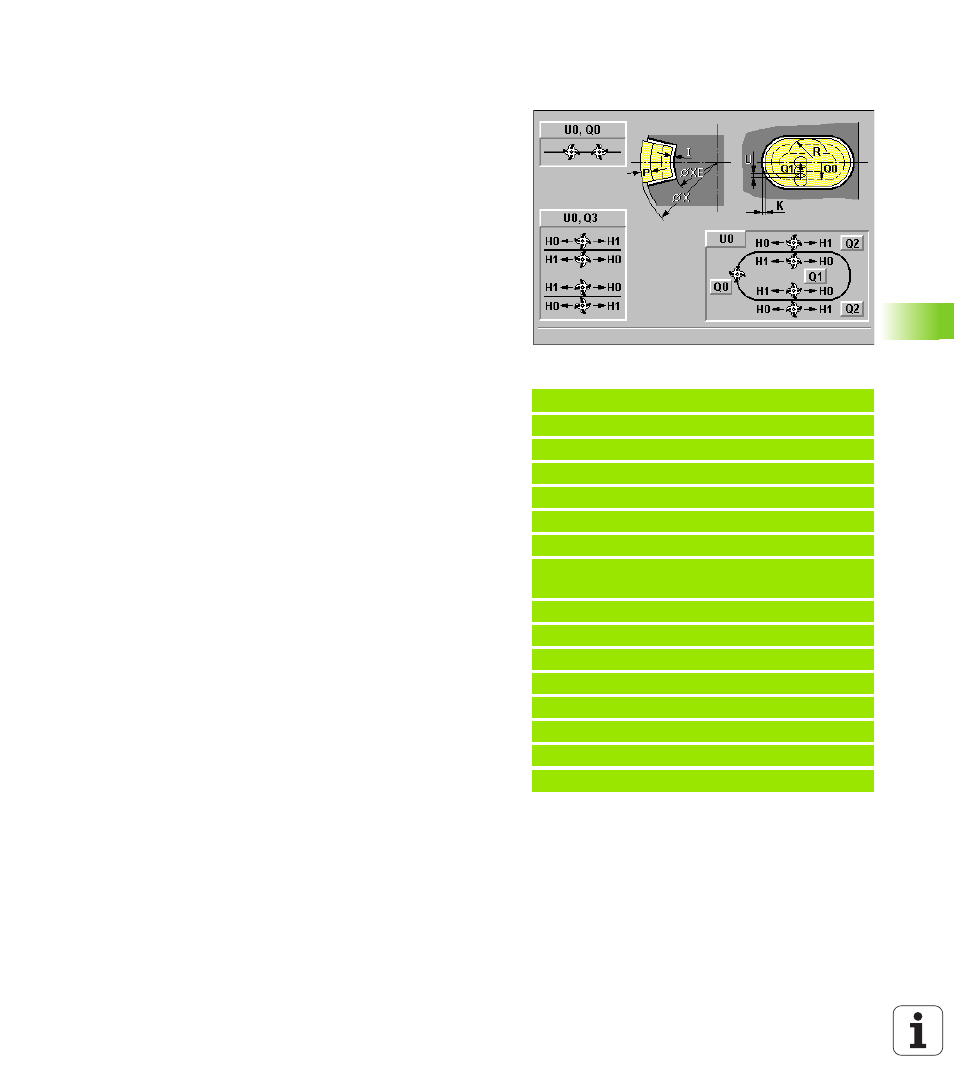

H Direzione di fresatura

(default: 0) interagisce insieme al senso

di rotazione della fresa sulla direzione di fresatura (vedere grafica
di supporto)

„

H=0: discorde

„

H=1: concorde

Esempio: G794

%110.nc

[G110, G111, G113, G794]

N1 T71 G197 S1200 G195 F0.2 M104

N2 M14

N3 G120 X100

N4 G110 C0

N5 G0 X110 Z5

N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0

N7 G110 Z-20 CY0

N8 G111 Z-40

N9 G113 CY39.2699 K-40 J19.635

N10 G111 Z-20

N11 G113 CY0 K-20 J19.635 B0

N12 G80

N13 M15

FINE
