HEIDENHAIN MANUALplus 4110 51
3.4 Pr
edisposizione macc
hina

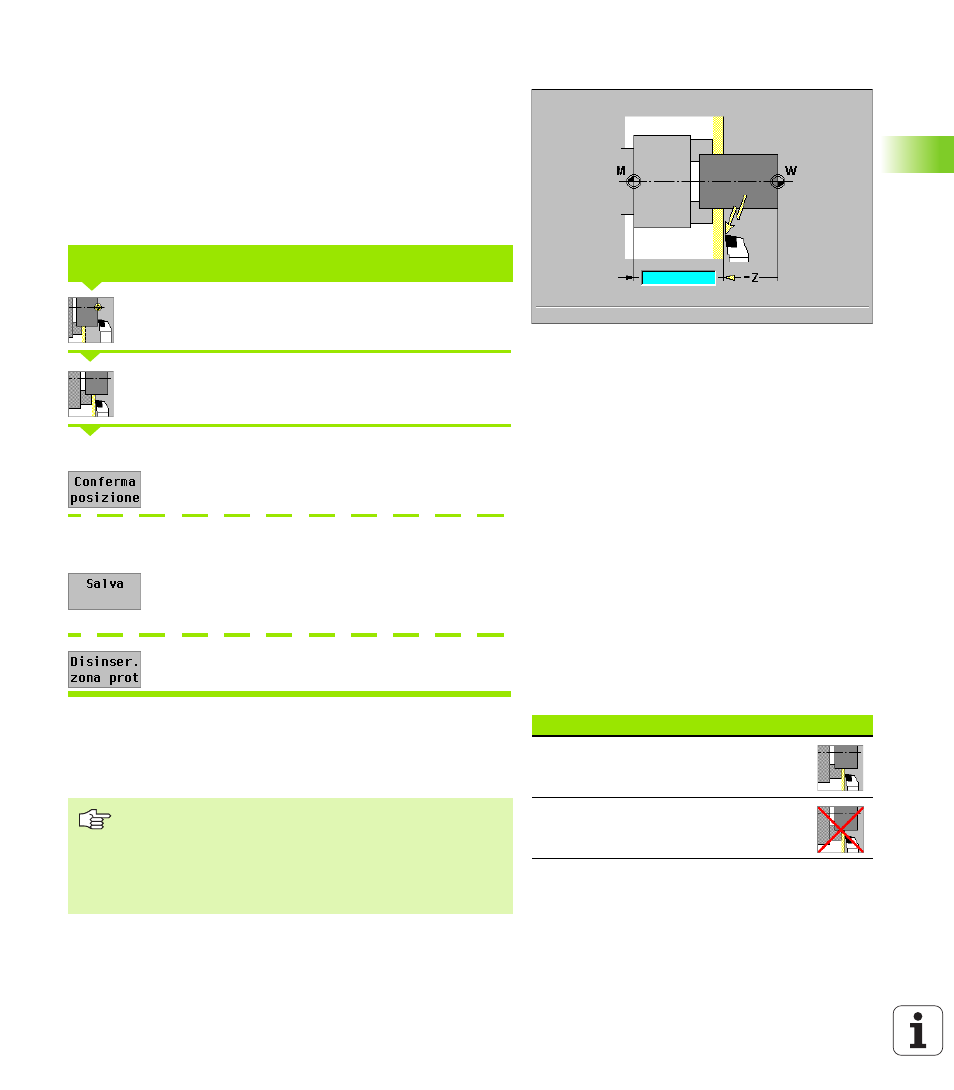

Definizione zona di sicurezza
Il MANUALplus verifica ad ogni movimento di traslazione se viene
violata la "zona di sicurezza" (in direzione –Z). In caso di violazione il
movimento viene arrestato e visualizzato un errore.
La grafica di supporto visualizza l'impostazione attuale della zona di
sicurezza:
„ distanza origine macchina – zona di sicurezza
„ "–99999.000" significa: senza monitoraggio zona di sicurezza (in
direzione –Z)
Selezionare "Predisposizione"
Selezionare "Defin. zona di sicurezza"
Portarsi con i tasti Jog o con il volantino sulla "zona di sicurezza".
Definisce tale posizione come zona di sicurezza
Inserire la posizione della zona di sicurezza relativamente all'origine
pezzo (casella: "Coordinata punto di misura –Z")
Conferma la posizione immessa come zona di
sicurezza
disattivazione monitoraggio zona di sicurezza
Visualizzazione stato zona di sicurezza
L'elemento 9 della visualizzazione stato macchina indica lo stato
attuale del monitoraggio zona di sicurezza (vedere "Parametri di
configurazione" pag. 437 – parametro di controllo 301).
Definizione zona di sicurezza/Disattivazione monitoraggio
zona di sicurezza
Stato zona di sicurezza Icona
Monitoraggio zona di sicurezza
attivo
Monitoraggio zona di sicurezza
inattivo „ Con la finestra di immissione "Definizione zona di
sicurezza" aperta, il monitoraggio della zona di sicurezza
è inattivo.
„ Nella programmazione DIN è possibile disattivare il
monitoraggio zona di sicurezza con M417 e riattivarlo
con M418.
