HEIDENHAIN MANUALplus 4110 103
4.4 Cicli di aspor
tazione tr
ucioli

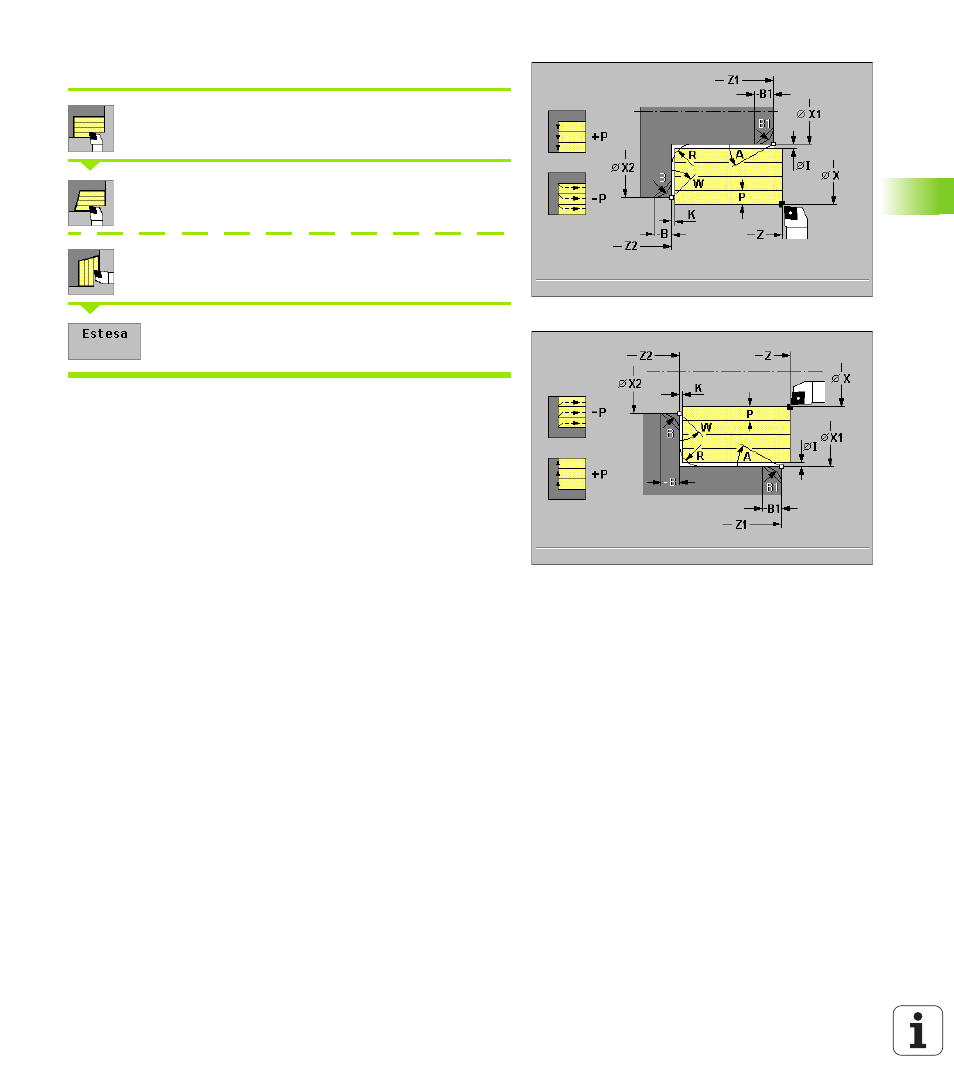

Passata assiale/radiale – Estesa
Selezionare "Cicli asp. truc. assiale/radiale"
Selezionare "Passata assiale" (figure a destra)
Selezionare "Passata radiale" (figure alla pagina
successiva)
Attivare Estesa
Il ciclo "Passata assiale" sgrossa l'area descritta da "X, Z" e "X1/Z2",
tenendo conto dei sovrametalli.
Il ciclo "Passata radiale" sgrossa l'area descritta da "X, Z" e "Z1/X2",
tenendo conto dei sovrametalli.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo
 X2, Z2 Punto finale profilo
 P Profondità di accostamento: profondità di accostamento
massima.
„ P>0: asportazione trucioli lungo il profilo
„ P<0: sollevamento a 45° della "distanza di sicurezza"
 A Angolo iniziale: Campo: 0° <= A < 90°
 W Angolo finale: Campo: 0° <= W < 90°
 R Arrotondamento
 B, B1 Smusso/Raccordo (B fine profilo; B1 inizio profilo)
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 I, K Sovrametallo X, Z
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Con i seguenti parametri opzionali si possono definire:
„ A: Diagonale a inizio profilo
„ W: Diagonale a fine profilo
„ R: Arrotondamento
„ B: Smusso/Raccordo a fine profilo
„ B1: Smusso/Raccordo a inizio profilo
