4.8 Cicli di fr
esat
ur
a

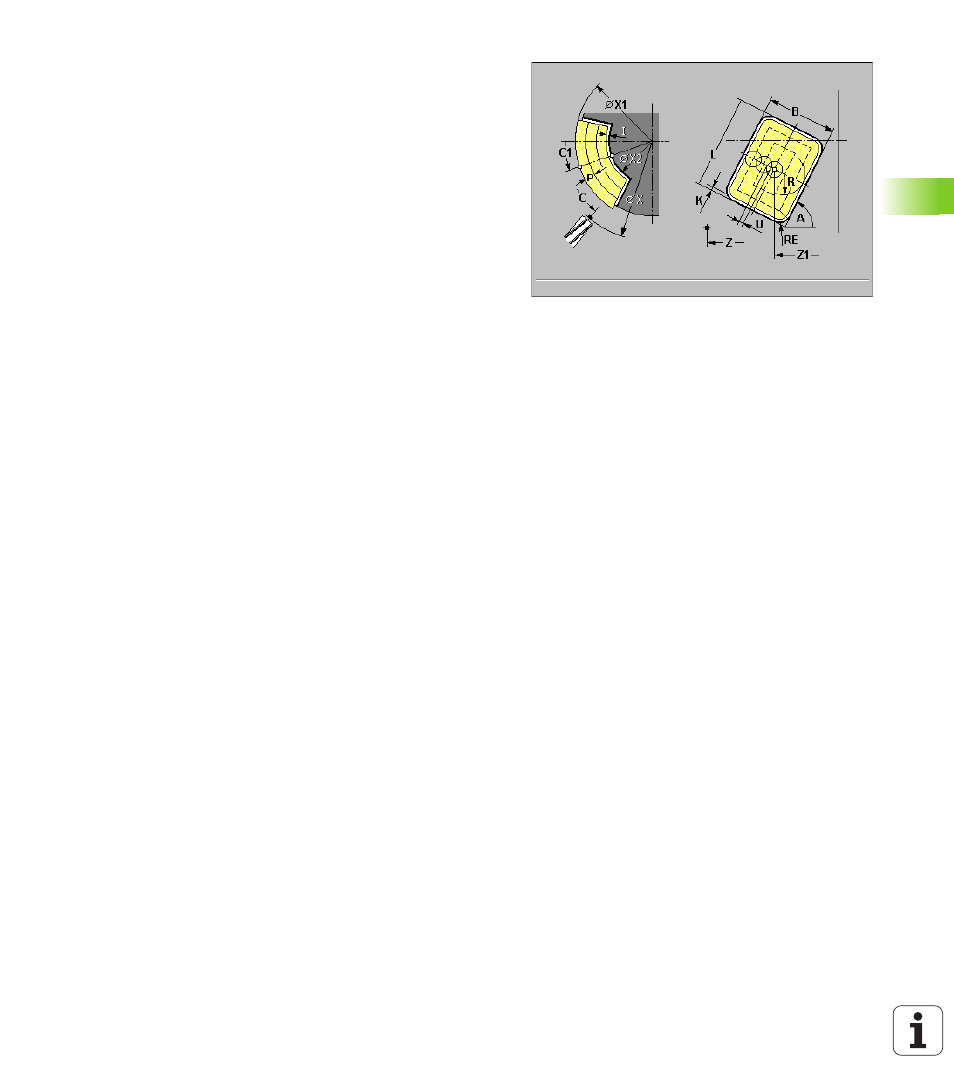

Parametri ciclo (prima finestra di immissione)
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 C1 Angolo centro matrice – default: angolo mandrino C
 X1 Spigolo superiore di fresatura – default: punto di partenza X
 Z1 Centro matrice
 X2 Fondo fresatura
 L Lunghezza rettangolo
„ Rettangolo: lunghezza rettangolo
„ Quadrato, poligono: lunghezza lato
„ Cerchio: nessuna immissione
 B Larghezza rettangolo
„ Rettangolo: larghezza rettangolo
„ Quadrato: L=B
„ Poligono, cerchio: nessuna immissione
 RE Raggio arrotondamento – default: 0
„ Rettangolo, quadrato, poligono: raggio di arrotondamento
„ Cerchio: raggio del cerchio
 A Angolo rispetto all'asse Z – default: 0
„ Rettangolo, quadrato, poligono: posizione delle figure
„ Cerchio: nessuna immissione
 Q Numero di lati – default: 0
„ Q=0: cerchio
„ Q=4: rettangolo, quadrato
„ Q=3: triangolo
„ Q>4: poligono
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
