3 Modalità operativa Macchina
3.9 Simulazione gr
afica
Visualizzazioni sotto la finestra di grafica:
Casella "N"
Numero del blocco simulato.
Campi "X" e "Z"
Coordinate di destinazione del percorso in rapido o
di avanzamento simulato.
Casella "C"
Angolo mandrino con mandrino posizionato (M19) o
asse C.
Casella "T"
Utensile simulato (numero T programmato).
Finestra di immissione
Per programmi ciclo vengono rappresentati la
denominazione del ciclo e i parametri.
Avvisi
La simulazione verifica il programma ciclo o DIN.
Eventuali allarmi vengono segnalati con il primo
softkey a sinistra (vedere "Messaggi di errore"
pag. 36). Per visualizzare l'allarme premere il relativo
softkey.

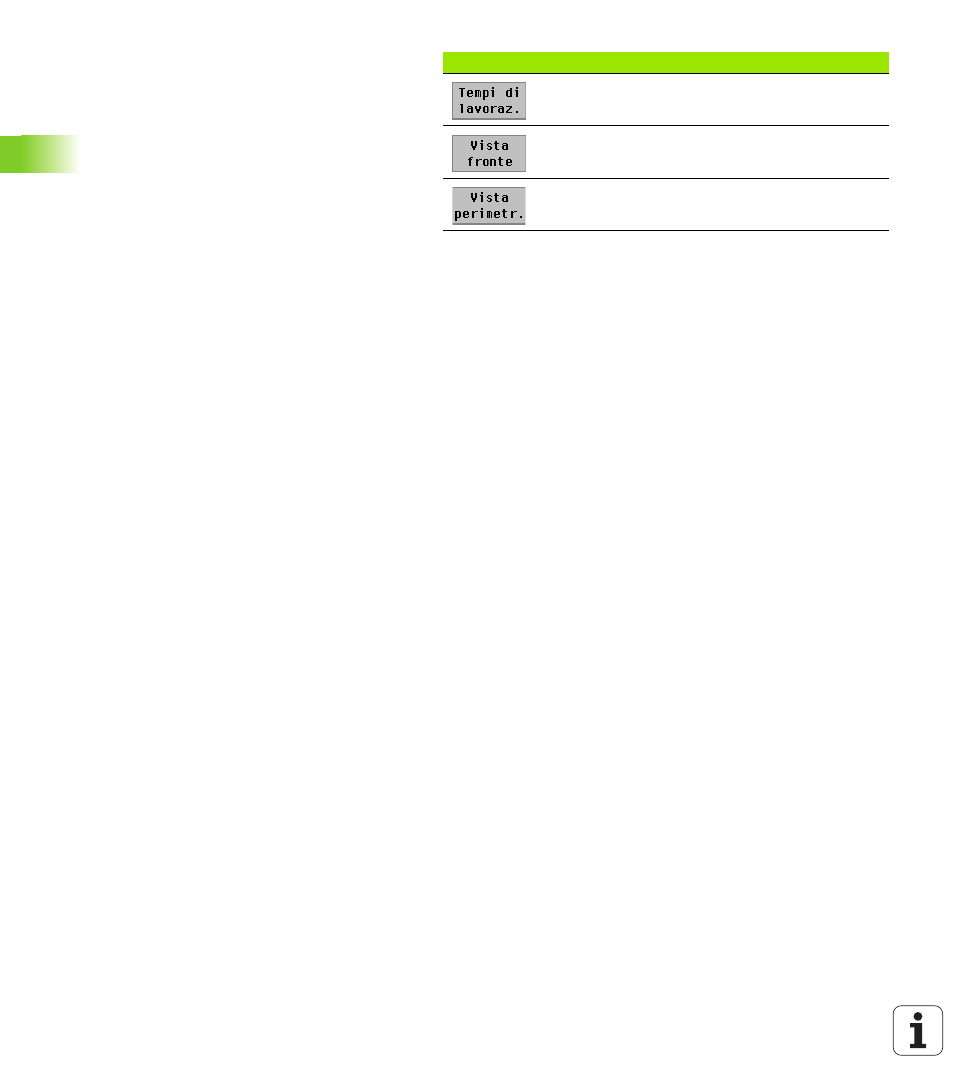

Softkey
Richiamo di "Calcolo tempi" (vedere "Calcolo dei
tempi" pag. 74)
Commutazione su vista frontale (se sono presenti
cicli di foratura/fresatura per la superficie frontale)
Commutazione su vista cilindrica (se sono presenti
cicli di foratura/fresatura per la superficie cilindrica)
