HEIDENHAIN MANUALplus 4110 115
4.4 Cicli di aspor
tazione tr
ucioli

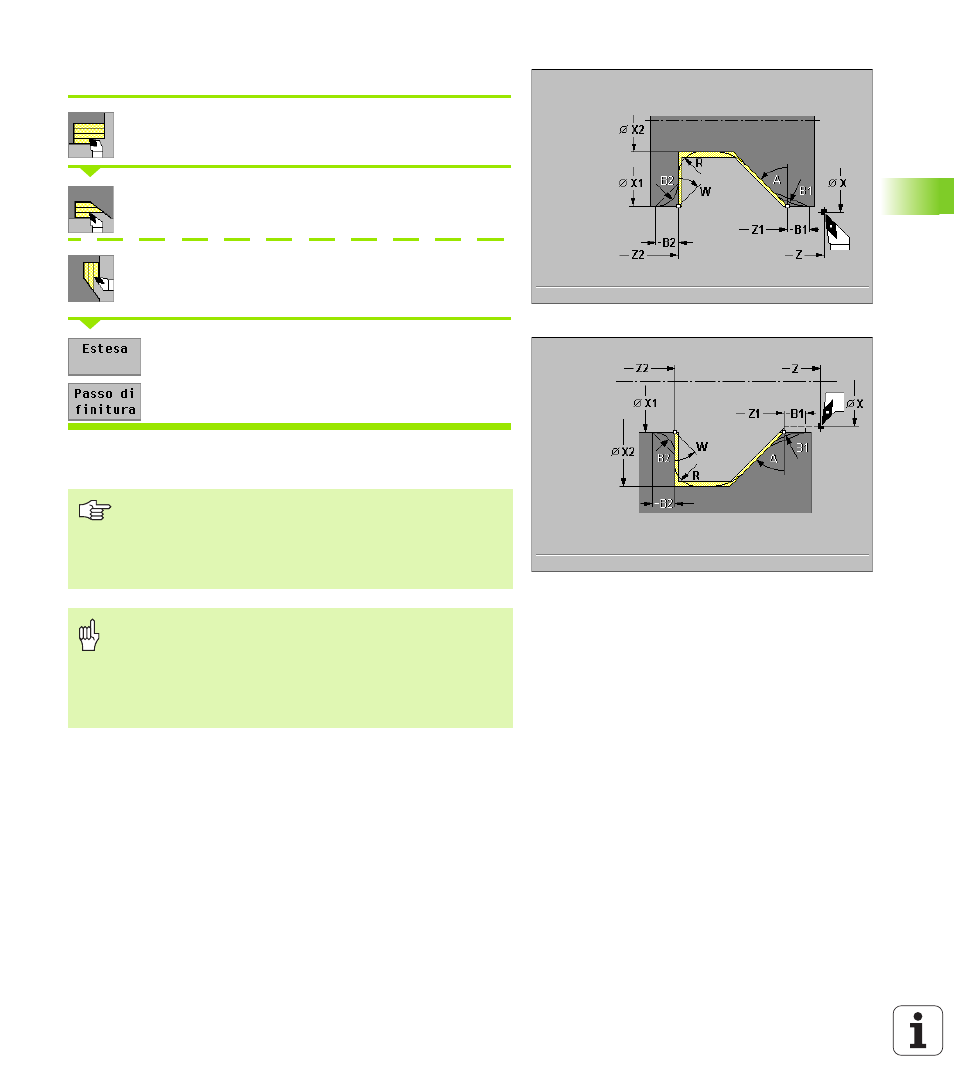

Entrata finitura assiale/radiale – Estesa
Selezionare "Cicli asp. truc. assiale/radiale"
Selezionare "Entrata assiale" (figure a destra)
Selezionare "Entrata radiale" (figure alla pagina
successiva)
Attivare Estesa
Attivare Finitura
Il ciclo rifinisce la parte del profilo da "X1, Z1" fino a "X2, Z2". L'utensile
si arresta alla fine del ciclo.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo
 X2, Z2 Punto finale profilo
 A Angolo di entrata (default: 0°): campo: 0° <= A < 90°
 W Angolo finale: Campo: 0° <= W < 90°
 R Arrotondamento
 B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
„ Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
„ Rispettare le dimensioni degli utensili radiali (vedere
“Utensili radiali" pag. 421).
Attenzione Pericolo di collisioni!
Se l'angolo di inclinazione e dell'inserto dell'utensile non
sono definiti, quest'ultimo inizia la lavorazione con l'angolo
di entrata. Se sono definiti, l'utensile inizia a lavorare con
l'angolo di entrata massimo possibile. Il materiale residuo
viene ignorato.
