9.1 La
v
o
ra
re
con il MANU
ALplus

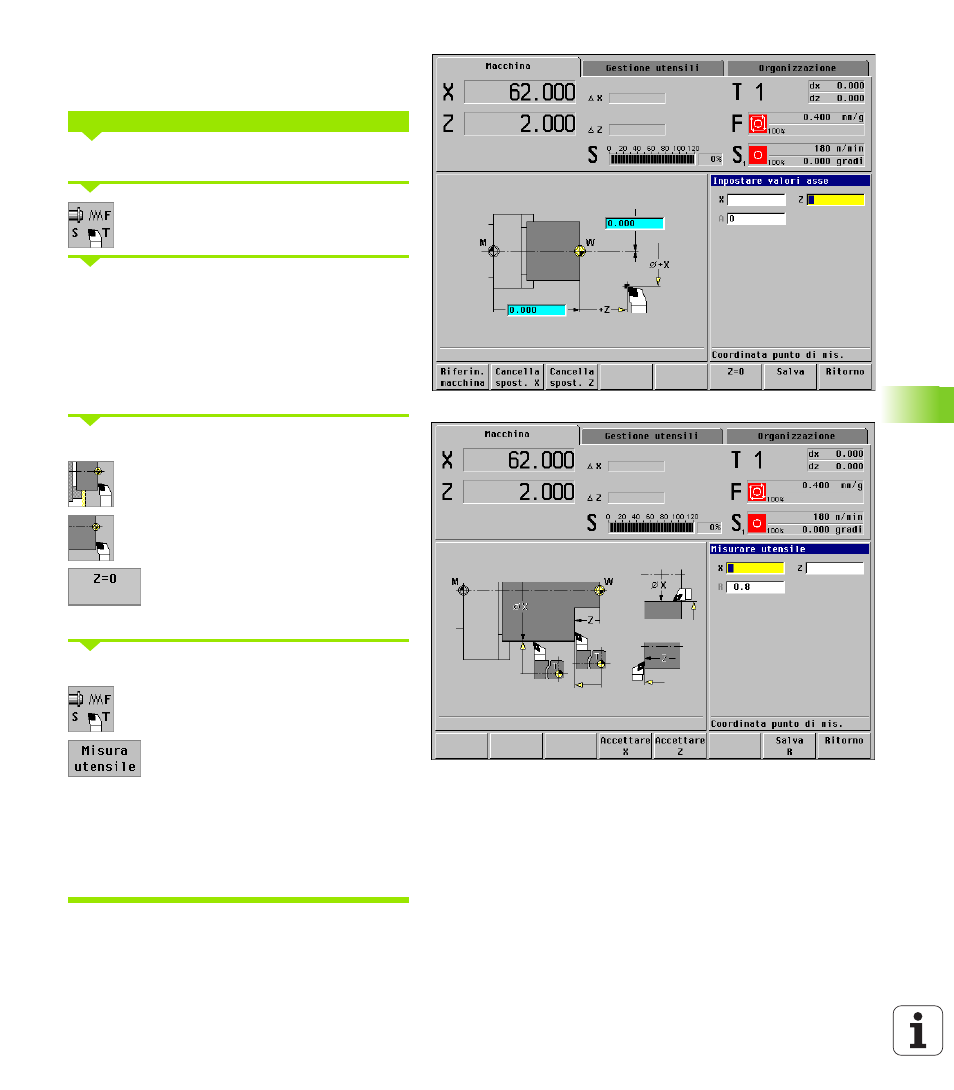

Predisposizione macchina
Premessa: gli utensili T1, T2, e T3 sono impostati.
Serraggio pezzo grezzo
Inserire l'utensile quotato e definire i
dati macchina in "Impostare S, F, T"
Predisporre "Definizione origine pezzo" e "Quotatura
utensili" (in "Funzionamento manuale" con volantini/
elementi di comando Jog):
„ Creare la superficie piana
„ Predefinire il diametro
Definizione origine pezzo
Selezionare "Predisposizione"
Selezionare "Defin. valori assi"
Sfiorare la superficie piana e
confermare la posizione come origine
pezzo
Misurazione utensile (per tutti gli utensili)
Inserire l'utensile e definire il numero
T in "Impostare S, F, T"
Attivare Misura utensile
Sfiorare il diametro e impostare la quota diametro
come "Coordinata punto di misura X"
Sfiorare la superficie piana e impostare "0" come
"Coordinata punto di misura Z" (la superficie piana è
stata definita come origine pezzo)
Operazioni di predisposizione
