3.9 Simulazione gr
afica
3.9 Simulazione grafica
Con la Simulazione grafica si controlla l'esecuzione
della lavorazione, la configurazione di taglio e il profilo
ottenuto prima di procedere alla produzione.
Nelle modalità "Funzionamento manuale" e
"Autoapprendimento" si verifica l'esecuzione di un
singolo ciclo; in "Esecuzione programma" si controlla il
programma ciclo o DIN completo.
La parte grezza programmata viene rappresentata
nella Simulazione. Il MANUALplus simula anche
lavorazioni che si eseguono sulla superficie frontale o
cilindrica (mandrino posizionato o asse C). È così
possibile il controllo del processo di lavorazione
completo.
In Funzionamento manuale e in Autoapprendimento
viene simulato il ciclo attualmente in elaborazione. In
modalità Esecuzione programma la simulazione ha
inizio a partire dalla posizione in cui si trova il cursore.
I programmi DIN vengono simulati a partire dall'inizio
del programma.

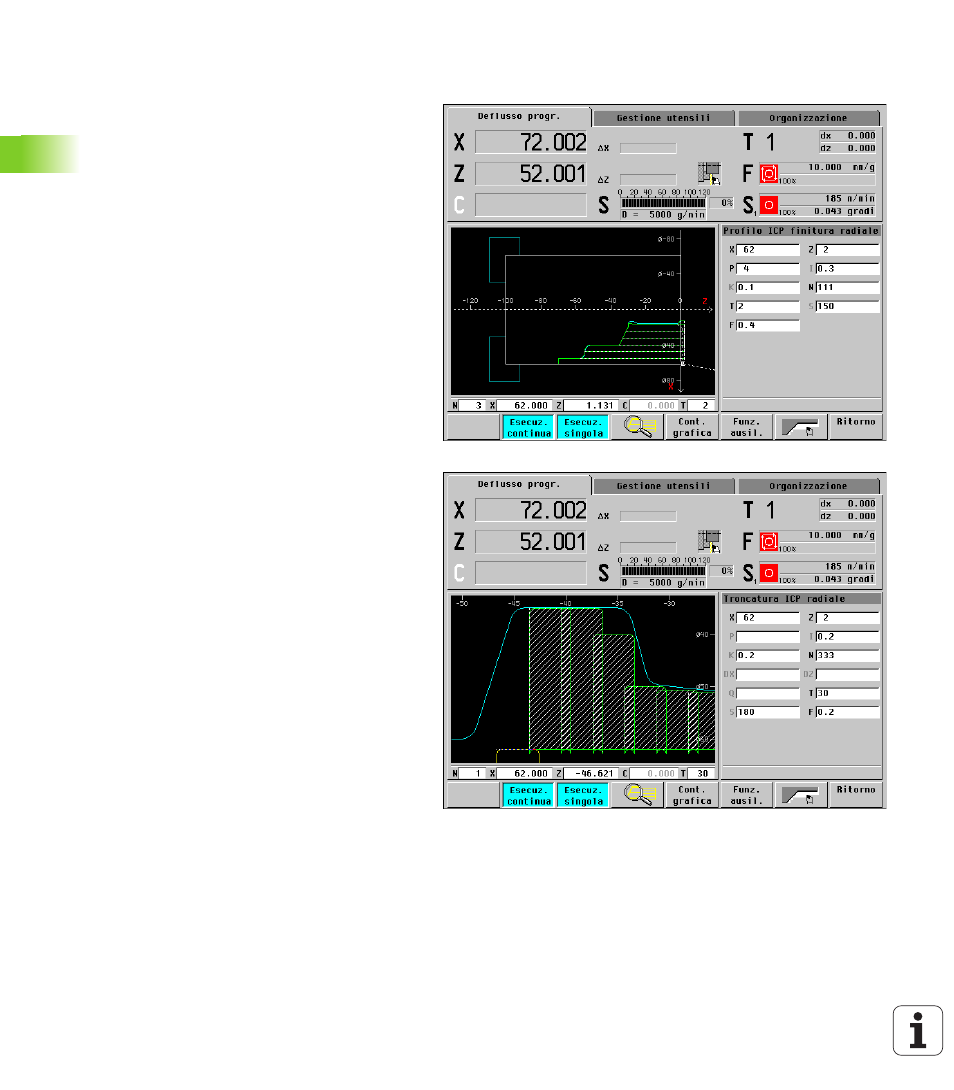

È possibile scegliere tra rappresentazione a linee o a
tracce. Per la lavorazione di tornitura è disponibile
anche la simulazione di movimento (grafica solida).
Questo controllo grafico è particolarmente
raccomandato in modalità "Esecuzione programma" in
quanto consente di avere una panoramica della
sequenza di lavorazione.
La rappresentazione a linee è l'ideale per ottenere
una rapida panoramica sulla configurazione di taglio.
Non è tuttavia molto adeguata per il preciso controllo
dei profili, in quanto il percorso della punta teorica del
tagliente non corrisponde al profilo del pezzo. Nel CNC
tale "alterazione" è compensata dalla correzione del
raggio del tagliente.
La rappresentazione a tracce tiene conto della
geometria del tagliente. Consente di controllare se il
materiale rimane inalterato, se si danneggia il profilo o
se le sovrapposizioni sono eccessive. La
rappresentazione a tracce è interessante in particolare
per lavorazioni di troncatura, foratura e fresatura, in
quanto la forma dell'utensile è determinante per il
risultato.
