226 4 Programmazione di cicli
4.8 Cicli di fr
esat
ur
a

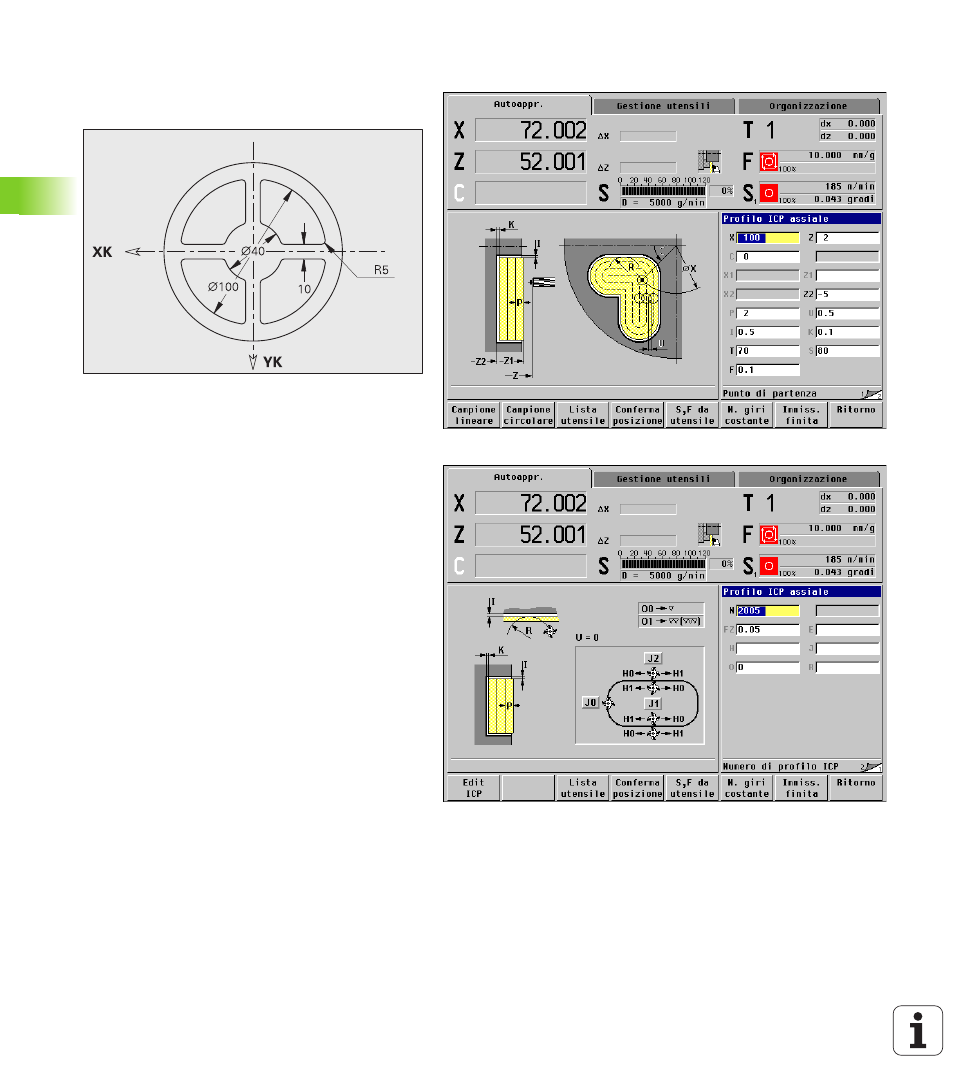

Esempi dei cicli di fresatura
Fresatura su superficie frontale
Nel presente esempio si esegue la fresatura di una
tasca. La lavorazione completa della superficie
frontale, inclusa la definizione del profilo, è illustrata
nell'esempio di fresatura nel paragrafo "9.8 Esempio
ICP Fresatura".
La lavorazione viene eseguita con il ciclo "Matrice ICP
assiale". Per la definizione del profilo viene creato
dapprima il profilo base, quindi vengono sovrapposti i
raccordi.
Dati utensile (fresa)
„ WO = 8 – Orientamento utensile
„ I = 8 – Diametro fresa
„ K = 4 – Numero di denti
„ TF = 0,025 – Avanzamento al dente
