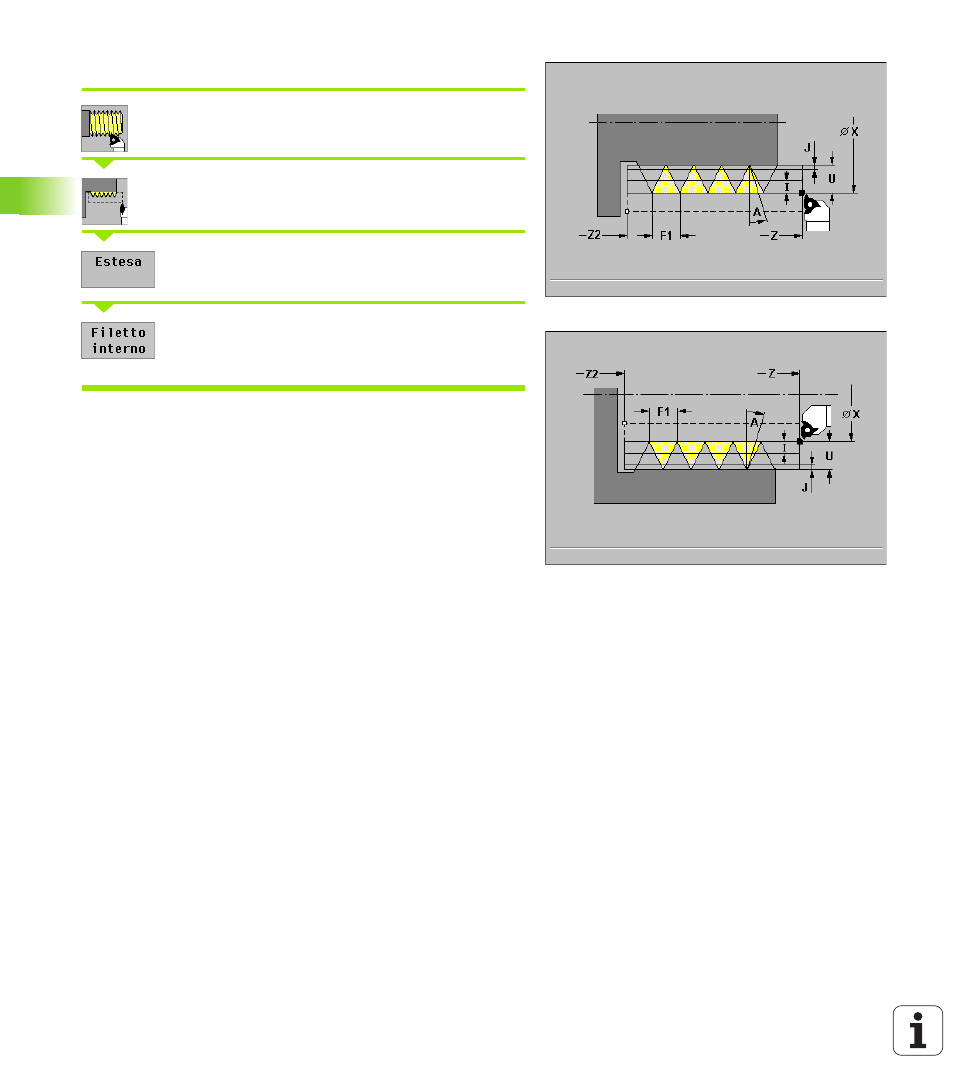

Filettatura (assiale) - Estesa
Selezionare "Filettatura"
Selezionare "Filettatura"
Attivare Estesa
Softkey Filetto interno
On: filetto interno
Off: filetto esterno
Il ciclo esegue un filetto interno o esterno a uno o più principi. Il filetto
inizia sul "Punto di partenza X" e termina sul "Punto finale Z2" (senza
andata e ritorno).
Parametri ciclo
 X, Z Punto di partenza filetto (senza andata)
 Z2 Punto finale filetto (senza ritorno)
 F1 Passo filetto (= avanzamento)
 U Profondità filetto
„ Nessuna immissione: viene calcolata
filetto esterno: U=0.6134*F1
filetto interno: U=–0.5413*F1
 I 1ª profondità di taglio
„ I<U: prima profondità di taglio con "I" – ogni passata successiva:
Riduzione della profondità di taglio fino a "J"
„ I=U: una passata
„ Nessuna immissione: viene calcolata sulla base di U e F1
 A Angolo di accostamento (default: 30°):
Campo: –60° < A < 60°
„ A<0: accostamento da fianco sinistro
„ A>0: accostamento da fianco destro
 J Profondità di taglio residua – default: 1/100 mm
 D Numero di principi – default: 1 filetto
 E Passo incrementale – default: 0
„ E=0: passo costante
„ E>0: aumento del passo di E ogni giro
„ E<0: riduzione del passo di E ogni giro
 T Numero utensile
 S Numero di giri/Velocità di taglio
