478
9 Esempi
9.2 Esempio ICP "Filet
tat
ur
a cilindr
ica"

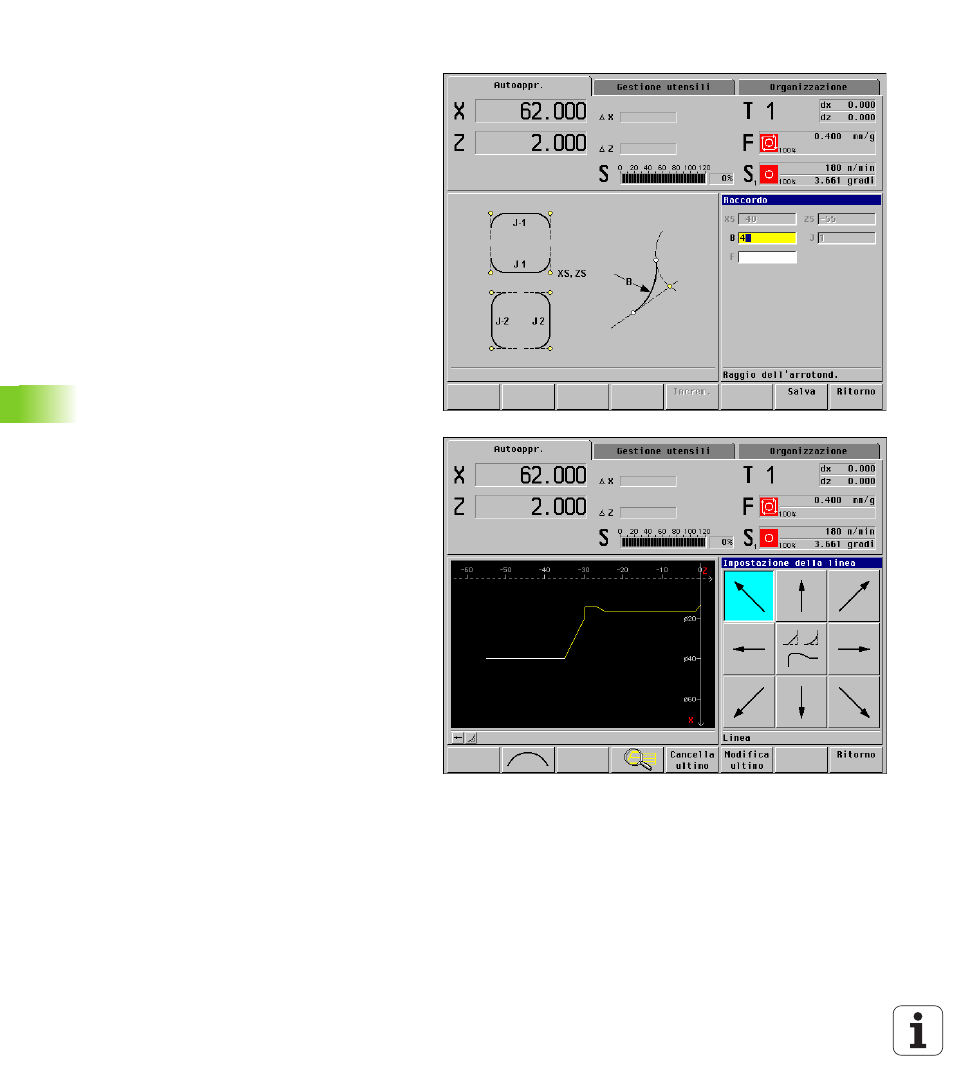

Elemento del profilo 5
L'adiacente elemento del profilo è un
arrotondamento. Il "Raggio raccordo B" viene
impostato.
All'immissione dell'arrotondamento l'elemento
terminale non è ancora noto. L'arrotondamento e il
precedente elemento lineare sono da considerarsi
"elementi indefiniti". Il MANUALplus posiziona le icone
sotto la finestra di grafica e rappresenta graficamente
la precedente linea orizzontale nel colore specifico
degli elementi indefiniti (grigio).
