HEIDENHAIN MANUALplus 4110

105

4.4 Cicli di aspor

tazione tr

ucioli

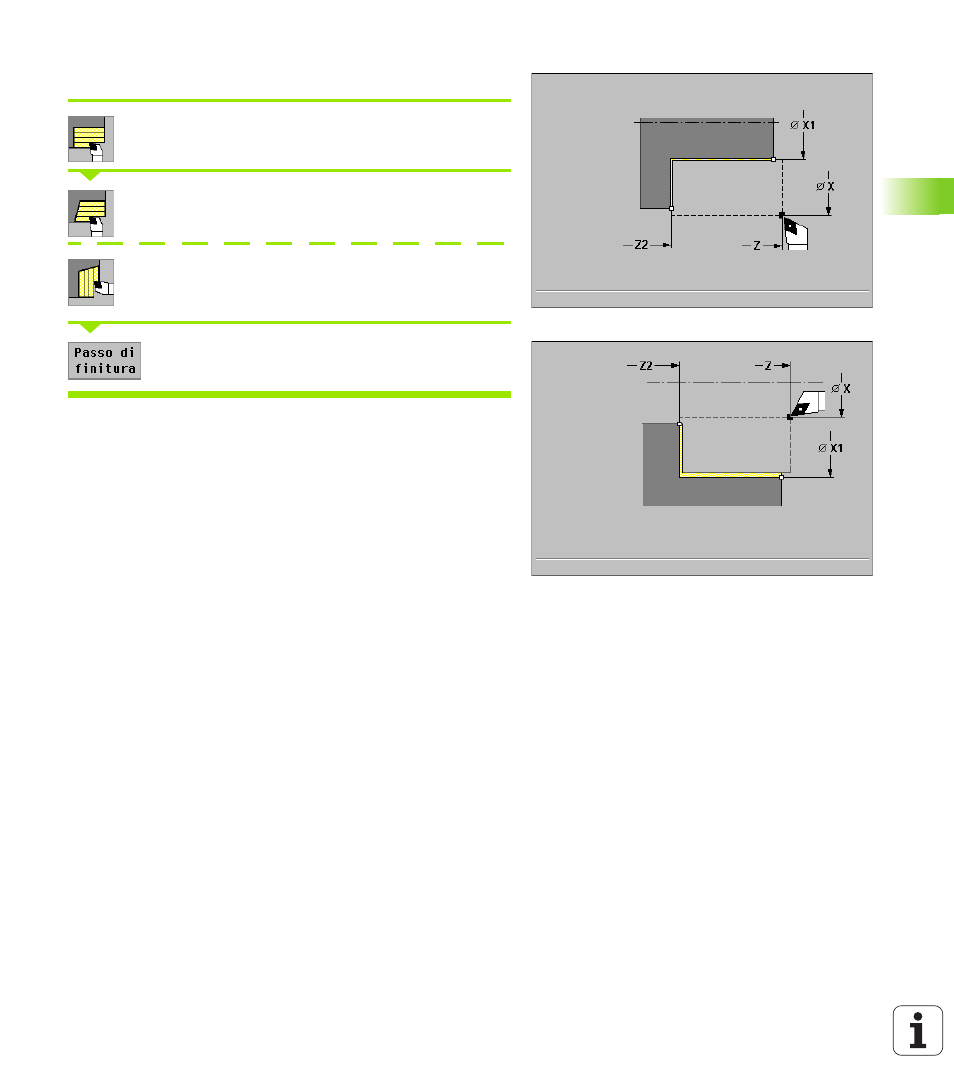

Passata finitura assiale/radiale

Selezionare "Cicli asp. truc. assiale/radiale"

Selezionare "Passata assiale" (figure a destra)

Selezionare "Passata radiale" (figure alla pagina
successiva)

Attivare Finitura

Il ciclo "Finitura assiale" rifinisce la parte del profilo da "X1" fino a "Z2".

Il ciclo "Finitura radiale" rifinisce la parte del profilo da "Z1" fino a "X2".

Al termine del ciclo l'utensile ritorna sul punto di partenza.

Parametri ciclo

X, Z Punto di partenza

X1 Punto iniziale profilo

(finitura assiale)

Z2 Punto finale profilo

(finitura assiale)

Z1 Punto iniziale profilo

(finitura radiale)

X2 Punto finale profilo

(finitura radiale)

T Numero utensile

S Numero di giri/Velocità di taglio

F Avanzamento al giro

Esecuzione ciclo per "Finitura assiale"

1

spostamento in direzione radiale da "X, Z" al "Punto iniziale X1, Z1"

2

finitura dapprima in direzione assiale, poi radiale

3

ritorno in direzione assiale al punto di partenza
