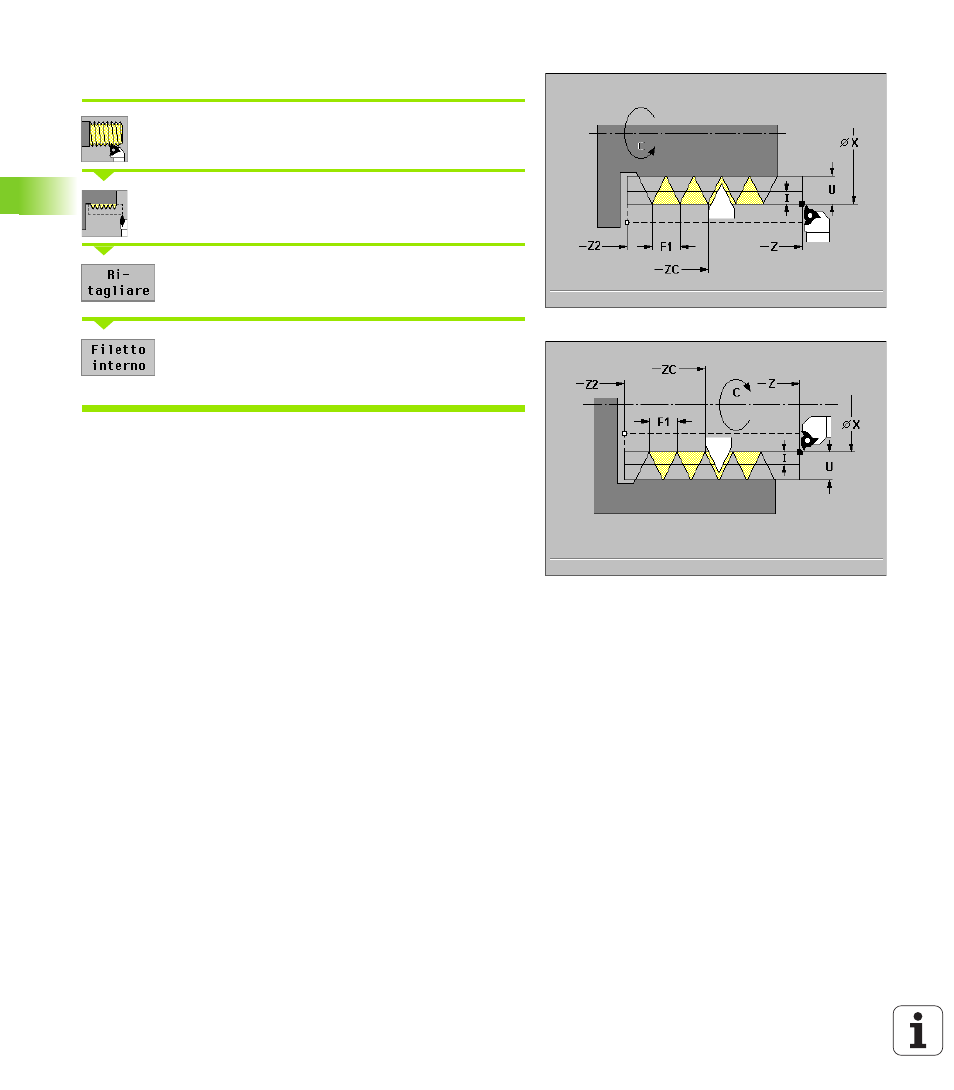

Ripresa filetto (assiale)
Selezionare "Filettatura"
Selezionare "Filettatura"
Attivare Ripresa
Softkey Filetto interno
On: filetto interno
Off: filetto esterno
Il ciclo ripassa il filetto ad un principio. Siccome il pezzo era già stato
smontato, il MANUALplus deve determinare l'esatta posizione del
filetto. Posizionare a tale scopo la punta del tagliente dell'utensile per
filettare al centro di un filetto e acquisire queste posizioni nei parametri
"C" e "ZC" (softkey Conferma posizione). Il ciclo calcola sulla base di
questi valori l'angolo del mandrino sul "Punto di partenza Z".
Parametri ciclo
Z2 Punto finale filetto
C Angolo misurato
ZC Posizione misurata
F1 Passo filetto
(= avanzamento)
U Profondità filetto
Nessuna immissione: viene calcolata
filetto esterno: U=0.6134*F1
filetto interno: U=–0.5413*F1
I 1ª profondità di taglio
I<U: prima profondità di taglio con "I" – ogni passata successiva:
Riduzione profondità di taglio
I=U: una passata
Nessuna immissione: viene calcolata sulla base di U e F1
