Scarico Forma U
Selezionare "Cicli di troncatura"
Selezionare "Scarico U"
Il ciclo realizza lo scarico "Forma U" e rifinisce a scelta la superficie
piana adiacente. La lavorazione viene eseguita in diversi passi, se la
larghezza dello scarico è maggiore della larghezza del tagliente
dell'utensile. Se la larghezza del tagliente dell'utensile non è definita,
il valore K viene acquisito quale larghezza del tagliente. A scelta può
essere eseguito uno smusso/raccordo.

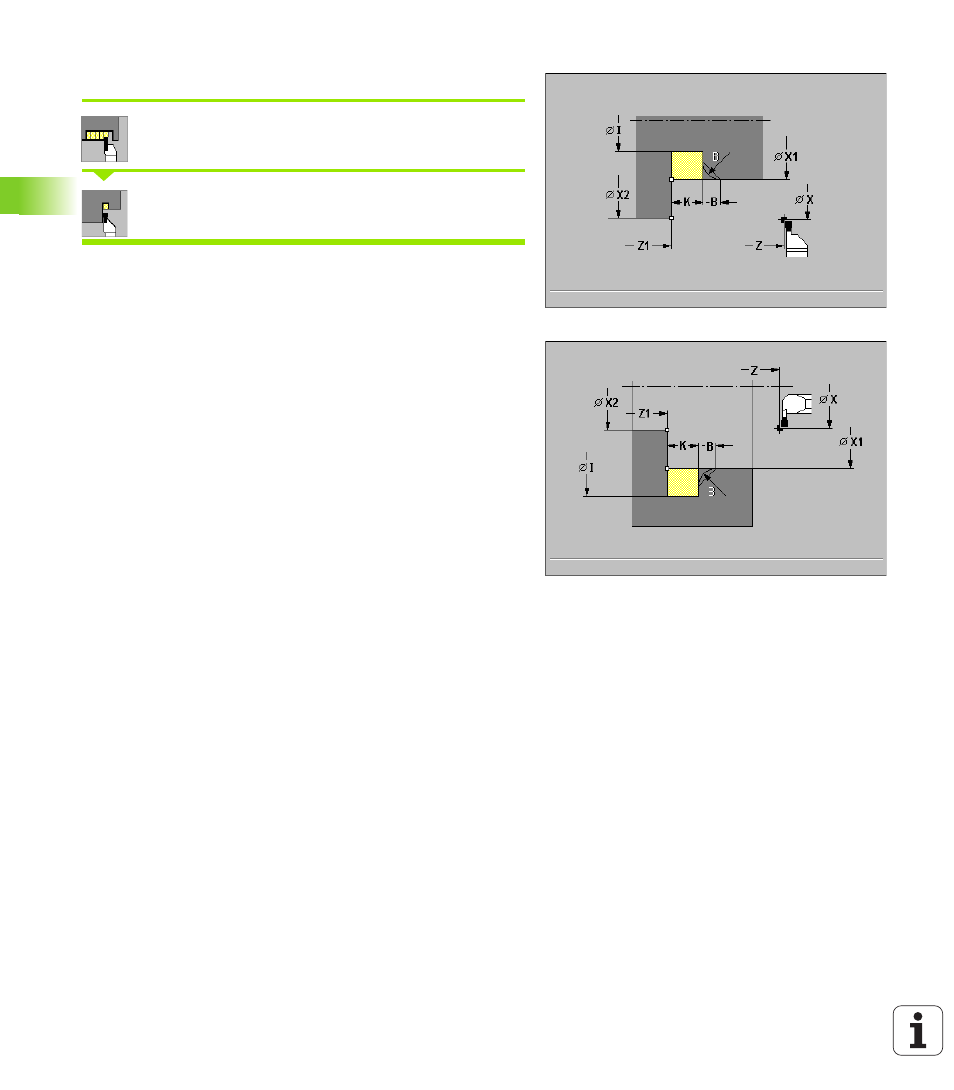

Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Spigolo profilo
 X2 Punto finale superficie piana
 I Diametro scarico
 K Larghezza scarico
 B Smusso/Raccordo
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 avanzamento partendo da "X, Z" fino alla distanza di sicurezza
3 avanzamento fino al "Diametro scarico I" e sosta in questa
posizione (2 giri)
4 ritorno e nuovo avanzamento
5 ripetizione di 3...4, fino a raggiungere lo "Spigolo Z1"
6 finitura con l'ultima passata della superficie piana adiacente a
partire dal "Punto finale X2", se definito
7 esecuzione di smusso/raccordo, se definito
8 ritorno al punto di partenza, in diagonale
