188 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Filetto interno e scarico filettato
La lavorazione viene eseguita in due fasi. Lo "Scarico
filettato DIN 76" esegue lo scarico e l'imbocco
filettato. Quindi il ciclo "Filettatura" realizza il filetto.
1º Passo

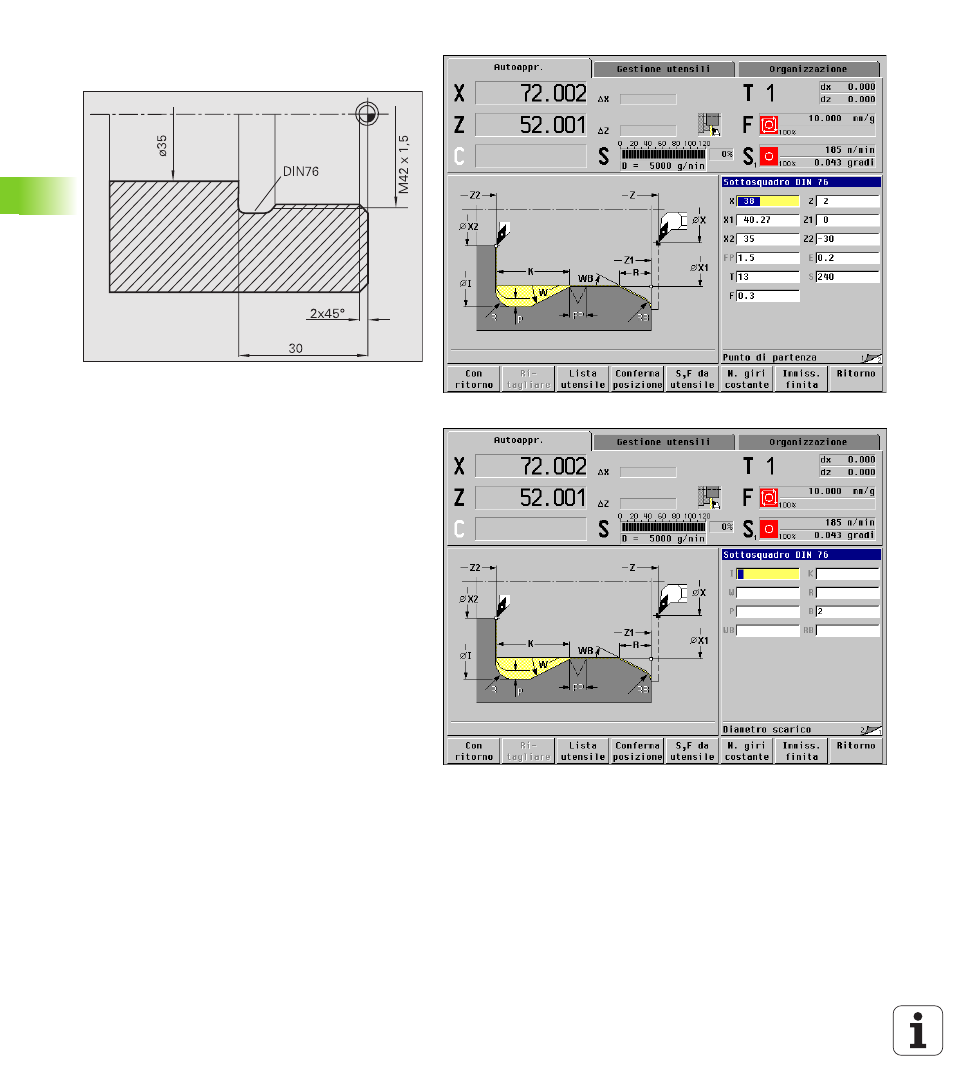

Programmazione dei parametri dello scarico e
dell'imbocco filettato in due finestre di immissione
(figura in basso a destra e figura riportata nella pagina
successiva in alto a destra).
Il MANUALplus determina i parametri dello scarico
sulla base della tabella standard.
Per l'imbocco filettato viene predefinita soltanto la
larghezza dello smusso. L'angolo di 45° è il valore di
default dell'"Angolo imbocco WB".
Dati utensile
„ Utensile per tornire (per lavorazione interna)
„ WO = 7 – Orientamento utensile
„ A = 93° – Angolo di inclinazione
„ B = 55° – Angolo dell'inserto
