400 6 Programmazione DIN
6.26 Pr
ogr
a
mmazione di v
a
ri
abili
Premesse nelle informazioni utensile: le variabili devono essere
"definite" tramite chiamata utensile nel programma NC.
La configurazione delle variabili #519..#521 dipende dal tipo di
utensile.
Variabile # Informazioni utensile
#514 Tipo utensile:
„ 1: utensili per tornire
„ 2: utensili per troncare
„ 3: utensili per filettare
„ 4: punte
„ 5: maschi
„ 6: utensili per fresare
#515 Orientamento utensile
#519 Per tipo utensile 6: numero denti (K)
#520 Per tipo utensile:
„ 1, 2: raggio tagliente (R)
„ 6: diametro fresa (I)
#521 Per tipo utensile 2: larghezza tagliente
(K)
#522 Posizione dell'utensile (riferimento:
direzione di lavorazione utensile):
„ 0: sul profilo
„ 1: a destra del profilo
„ – 1: a sinistra del profilo
#523..#524 Quote impostate (X, Z)
#526..#527 Posizione del centro del tagliente I, K

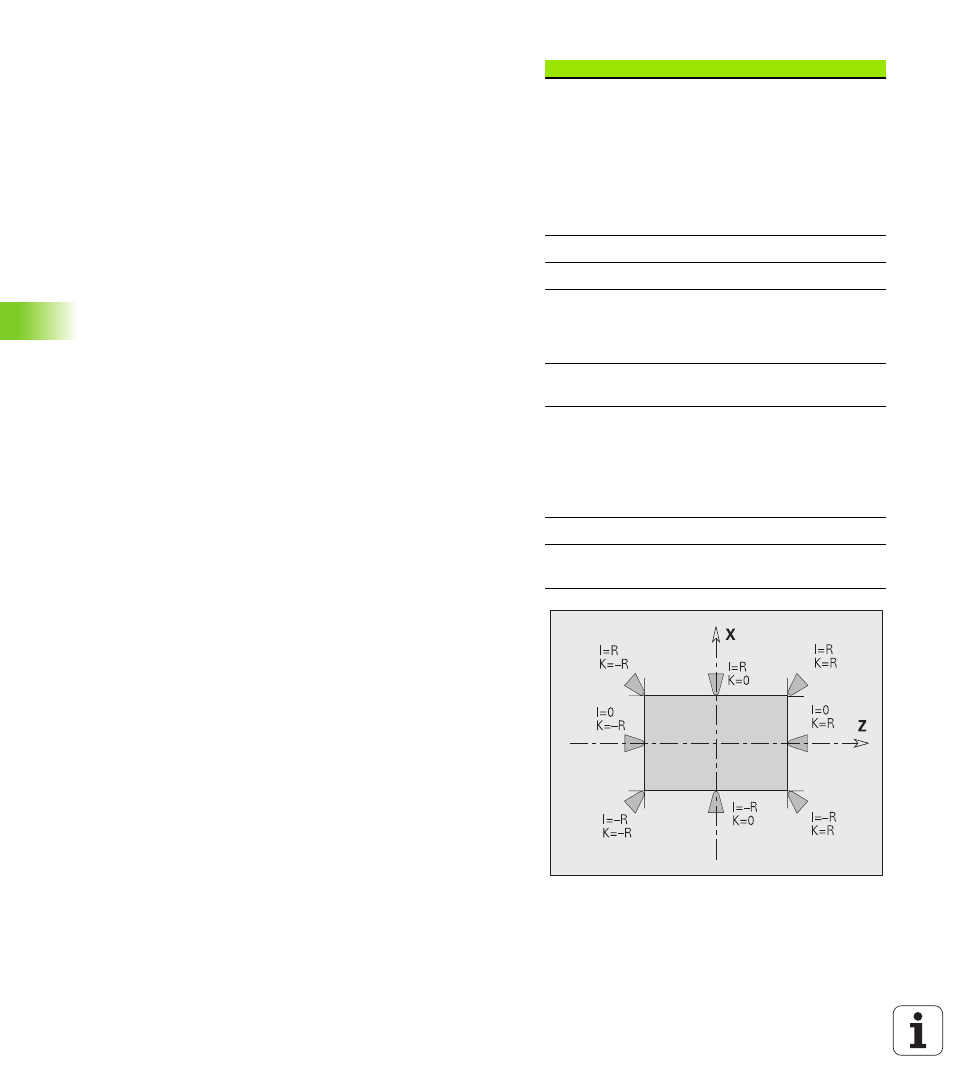

(vedere figura in basso)
