HEIDENHAIN MANUALplus 4110

71

3.9 Simulazione gr

afica

Elementi di rappresentazione

Durante la simulazione il MANUALplus rappresenta i
seguenti elementi e movimenti utensile nella finestra
di grafica.

„

Origine coordinate
L'origine del sistema di coordinate corrisponde
all'origine del pezzo.

„

Profili
All'inizio di una simulazione ciclo il profilo
programmato viene contrassegnato "in ciano". In
modalità "Autoapprendimento" è possibile
visualizzare i profili precedenti del programma ciclo
(funzione "Visualizza profili").

„

Punto luminoso
Il punto luminoso (piccolo rettangolo bianco)
rappresenta la punta teorica del tagliente.

„

Percorsi di avanzamento
I percorsi di avanzamento vengono rappresentati
con linea continua verde. Indicano il percorso della
punta teorica del tagliente ("rappresentazione a
linee").

„

Percorsi in rapido
I percorsi in rapido vengono rappresentati con linea
tratteggiata bianca.

„

Tagliente utensile (tagliente)
Invece del punto luminoso il MANUALplus
rappresenta la "zona tagliente" dell'utensile con un
tratto di linea gialla. Consente cioè di identificare il
raggio reale, la larghezza e la posizione del tagliente.
Per lavorazioni quali la troncatura, l'esecuzione di
diagonali/raccordi, è possibile controllare con
maggiore precisione il ciclo che con il punto
luminoso.
Base per la rappresentazione sono i dati utensile. Se
l'utensile non è dettagliatamente descritto, viene
rappresentato il punto luminoso.

„

Traccia di taglio
Nella "rappresentazione a tracce" il MANUALplus
rappresenta con linee ombreggiate la superficie
percorsa dalla "zona tagliente" dell'utensile.
Consente cioè di identificare la zona realmente
lavorata tenendo conto del raggio, della larghezza e
della posizione del tagliente. Base per questa
rappresentazione sono i dati utensile.

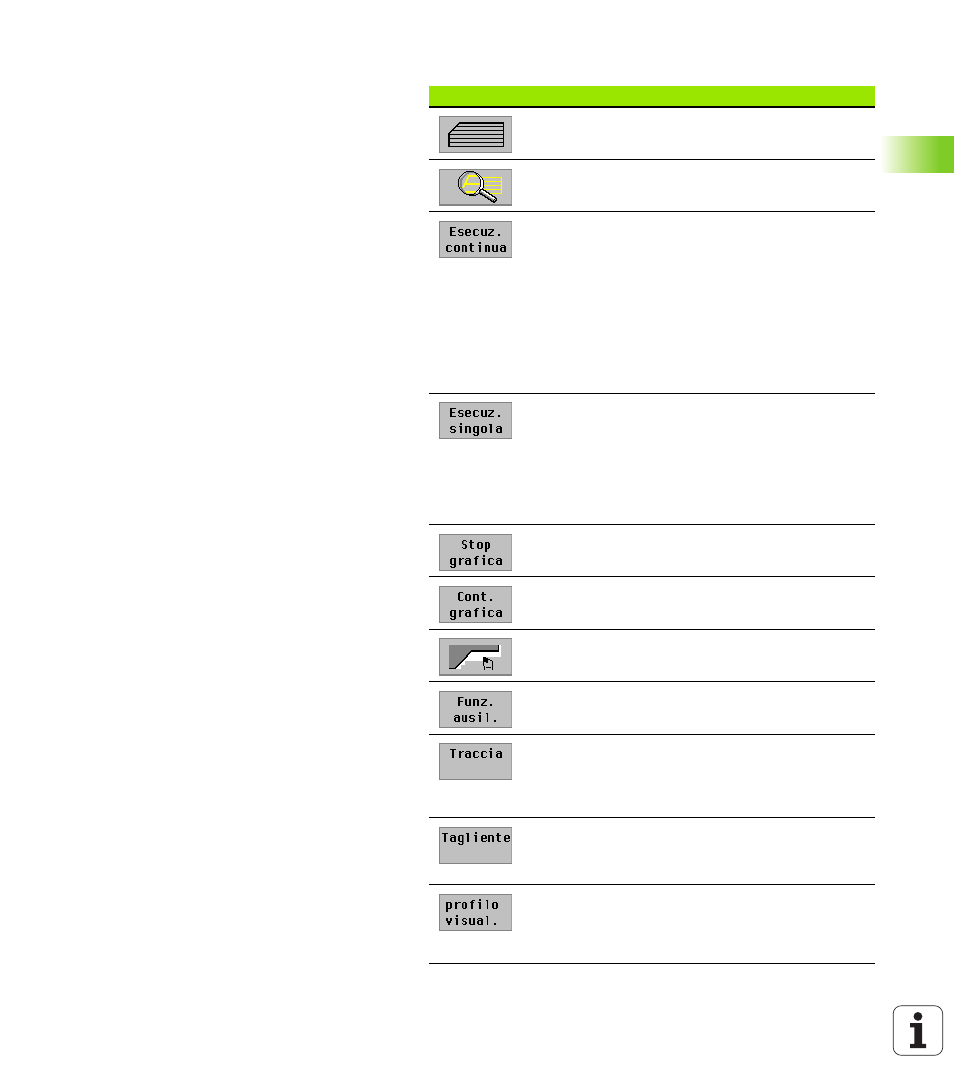

Softkey

Commutazione della Simulazione grafica

Ingrandimento, riduzione, spostamento ecc.

Programma ciclo

„

On: simulazione dei cicli fino al successivo
cambio utensile

„

Off: arresto dopo ogni ciclo; avvio del ciclo
successivo: Prosecuzione Grafica

Programma DIN

„

On: esecuzione programma senza interruzioni

„

Off: arresto prima dell'istruzione "M01"

„

On: arresto dopo ogni percorso di traslazione; avvio
del percorso successivo: Prosecuzione Grafica.
(Raccomandazione: utilizzare la modalità
Esecuzione singola congiuntamente alla
visualizzazione blocco di base)

„

Off: simulazione delle istruzioni ciclo/DIN senza
interruzioni

Arresto della simulazione

Continuazione della simulazione

Attivazione della simulazione di movimento

Commutazione ai softkey "Funzioni supplementari"

„

On: visualizzazione dei percorsi utensile in
"rappresentazione a tracce"

„

Off: visualizzazione dei percorsi utensile in
"rappresentazione a linee"

„

On: visualizzazione del tagliente dell'utensile

„

Off: il "punto luminoso" rappresenta il tagliente
dell'utensile

Visualizzazione del profilo parte grezza (se
programmato) in modalità "Autoapprendimento" e dei
profili definiti di tutti i cicli dall'inizio del programma
fino alla posizione del cursore
