264 5 Programmazione ICP
5.5 Elementi del pr
ofilo ICP di t
o
rn
it
ur
a

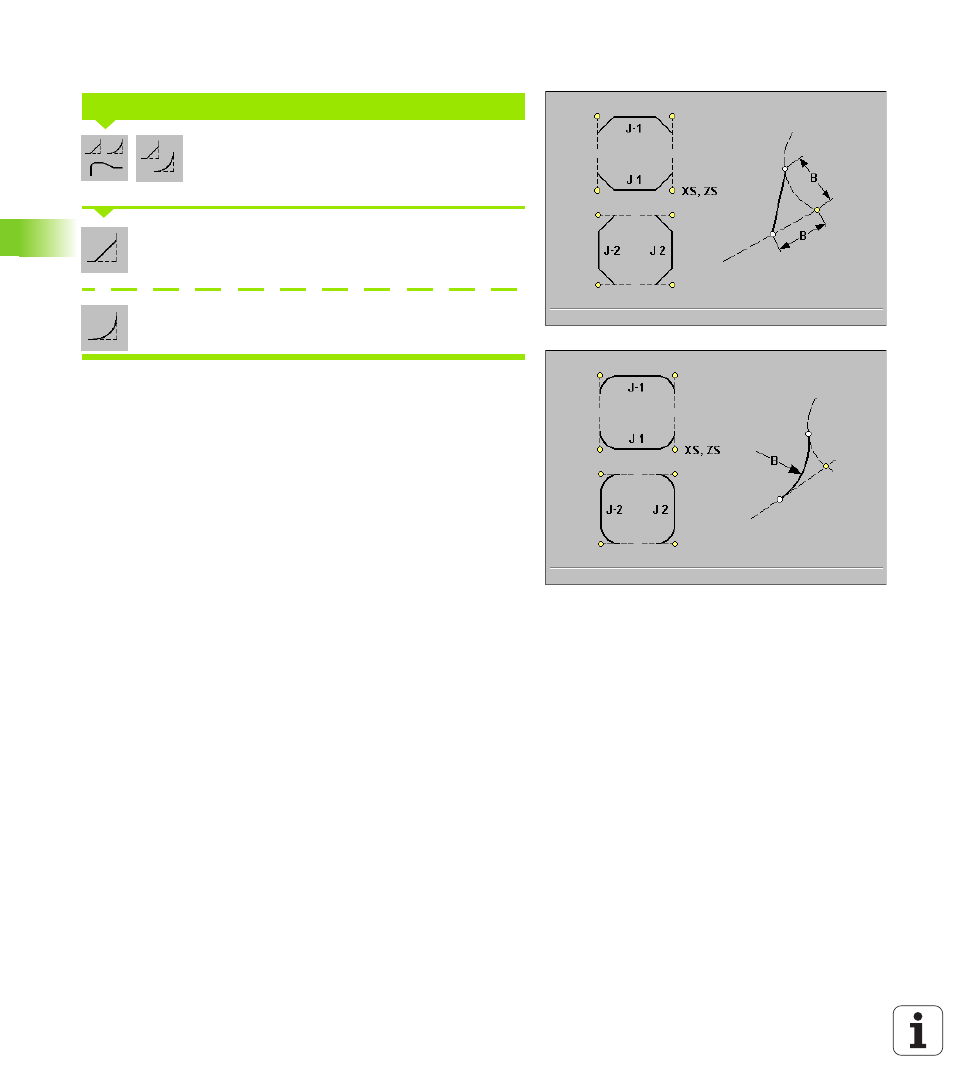

Smusso/Arrotondamento profilo di tornitura
Selezionare Elementi sagomati o Smusso/
Arrotondamento
Selezionare Smusso
Selezionare Arrotondamento
Lo spigolo è predefinito dal "Punto di partenza". Inserire la "Largh.
smusso B" o il "Raggio raccordo B".
Parametri
 B Larghezza smusso oppure
 B Raggio raccordo
 J Posizione elemento: "elemento di riferimento immaginario in
entrata"
„ J=1: elemento radiale in direzione +X
„ J=–1: elemento radiale in direzione –X
„ J=2: elemento assiale in direzione +Z
„ J=–2: elemento assiale in direzione –Z
 F Avanzamento speciale
Smusso
