4.4 Cicli di aspor
tazione tr
ucioli
Esempi dei cicli di asportazione trucioli

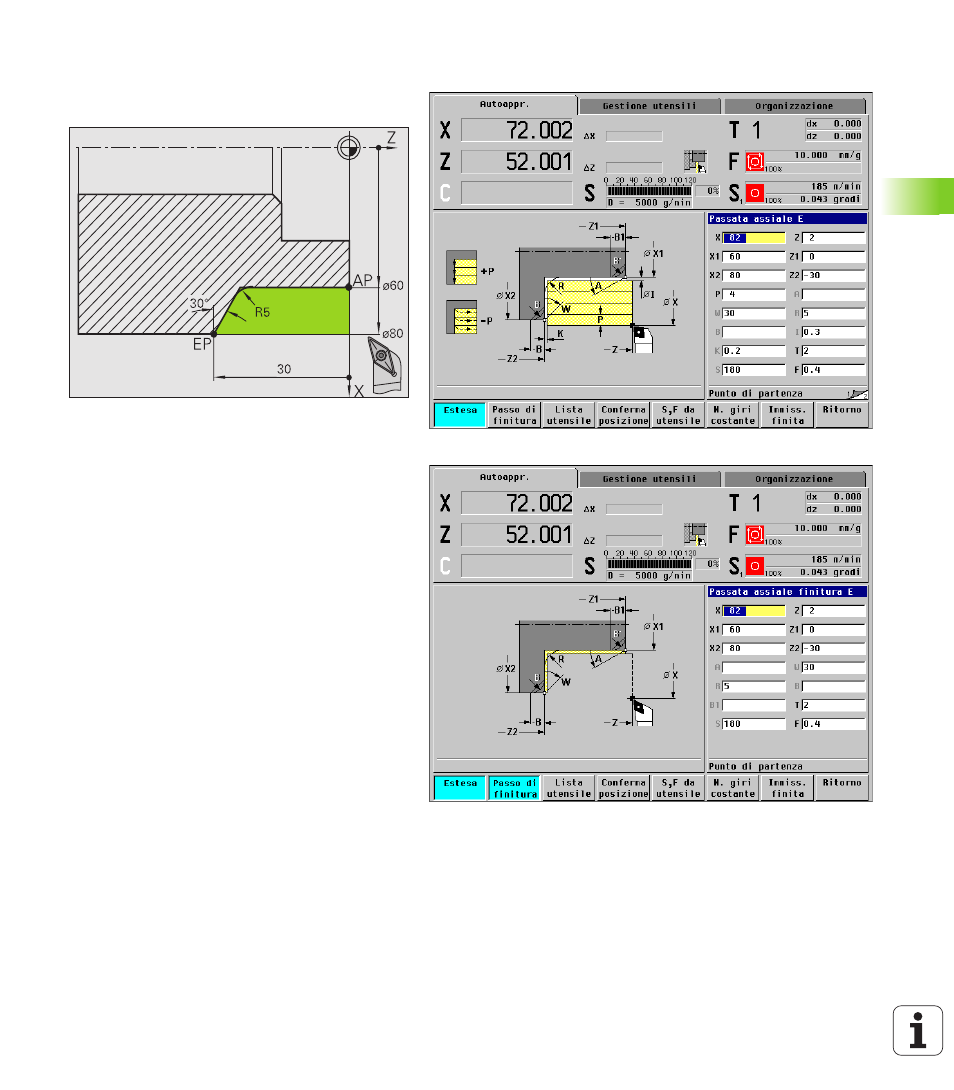

Sgrossatura e finitura di un profilo esterno
L'area contrassegnata da "AP" (Punto iniziale profilo)
fino a "EP" (Punto finale profilo) viene sgrossata con
"Passata assiale – Estesa" tenendo conto dei
sovrametalli (figura in alto a destra). Nel passo
successivo tale parte del profilo viene rifinita con
"Passata assiale – Estesa" (figura in basso a destra).
Il "ciclo esteso" esegue sia il raccordo sia la diagonale
a fine profilo.
I parametri "Punto iniziale profilo X1, Z1" e "Punto
finale profilo X2, Z2" sono determinanti per la direzione
di passata e di accostamento, in questo esempio per
la lavorazione esterna e l'accostamento "in direzione –
X".
Dati utensile
„ Utensile per tornire (per lavorazione esterna)
„ WO = 1 – Orientamento utensile
„ A = 93° – Angolo di inclinazione
„ B = 55° – Angolo dell'inserto
