4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

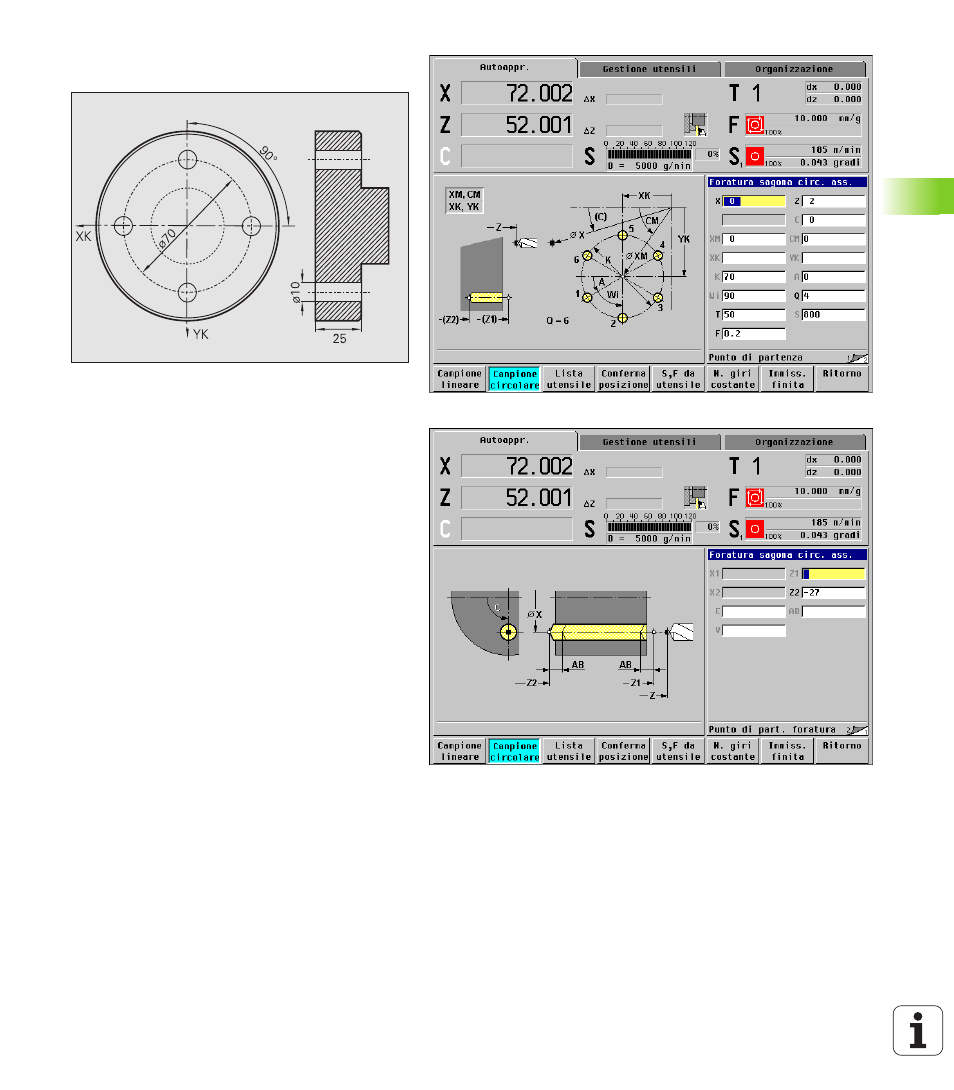

Sagoma di foratura circolare su superficie frontale
Sulla superficie frontale viene eseguita una sagoma di
foratura circolare con il ciclo "Foratura assiale". Questa
lavorazione presuppone un mandrino posizionabile e
utensili motorizzati.
Il "Centro sagoma" viene indicato in coordinate
cartesiane (figura in alto a destra).
Siccome questo esempio descrive un foro passante, il
"Punto finale foro Z2" viene definito in modo tale che
la punta fori completamente il materiale. I parametri
"AB" e "V" definiscono una riduzione avanzamento per
foratura e foratura passante (figura in basso a destra).
Dati utensile
„ WO = 8 – Orientamento utensile
„ I = 10 – Diametro foro
„ B = 90 – Angolo dell'inserto
„ H = 1 – Utensile motorizzato
