HEIDENHAIN MANUALplus 4110 73

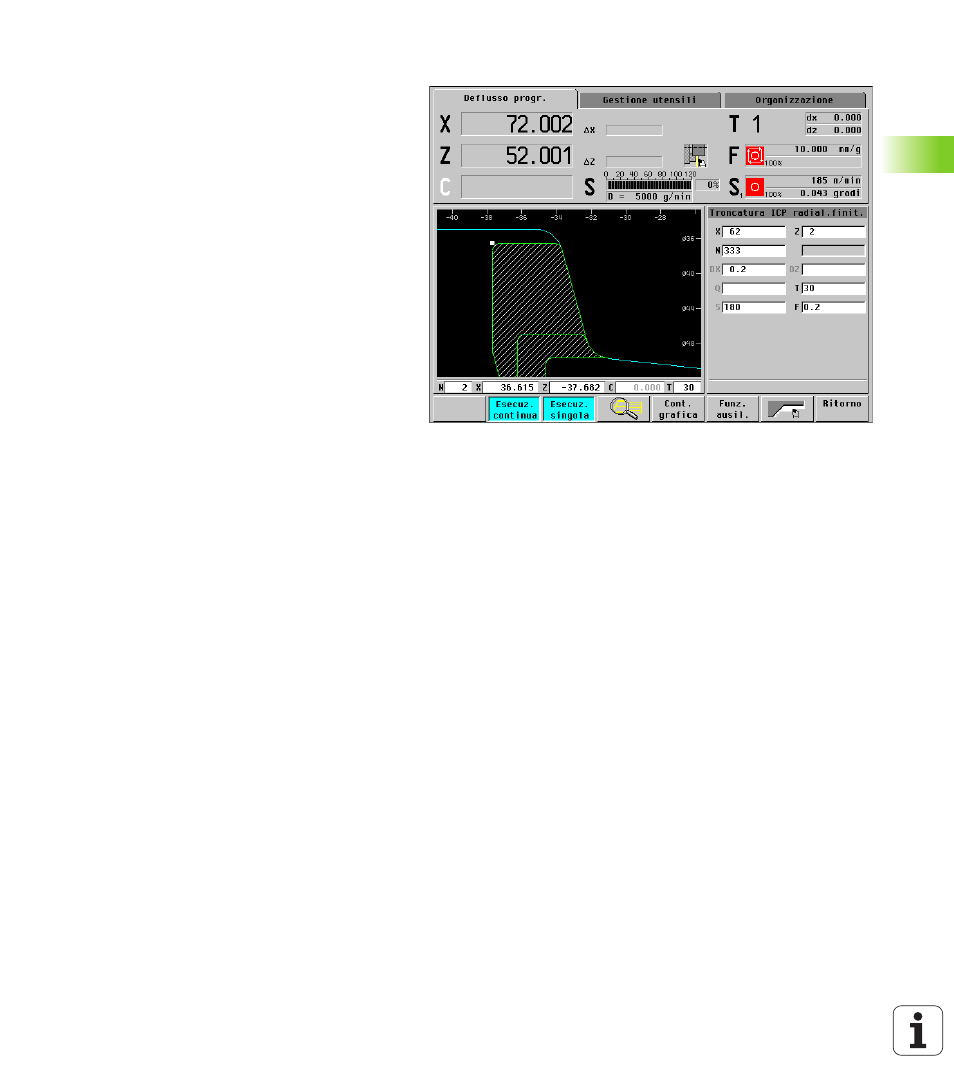

3.9 Simulazione gr
afica
Ingrandimento/Riduzione
Per programmi ciclo la simulazione seleziona l'area di
rappresentazione in modo tale da visualizzare tutti i
percorsi di traslazione. Per programmi DIN e macro
DIN l'area di rappresentazione viene desunta da
"Parametri attuali – Parametri grafica – Dimensione
finestra standard/Parte grezza standard". Tale
procedura è valida anche per la vista frontale e
cilindrica.
Per adeguare tali impostazioni sono disponibili due
modalità di comando per ingrandire/ridurre l'immagine
e per selezionare una sezione della stessa:
Con l'opzione 1 si può preselezionare con massima
precisione e visualizzare la sezione dell'immagine
desiderata, mentre con l'opzione 2 si può spostare,
ingrandire e ridurre "spontaneamente" l'immagine. In
alcuni casi sono tuttavia necessari numerosi passi per
visualizzare la sezione desiderata nella dimensione
corretta.
1 Premendo "Zoom" viene visualizzato un
"rettangolo rosso" per selezionare la sezione di
immagine desiderata. Spostare questo
rettangolo con i tasti cursore, ingrandirlo con
"Pagina avanti" e ridurlo con "Pagina indietro".
Con Conferma viene rappresentata la sezione
di immagine selezionata.
Sono inoltre disponibili le seguenti possibilità
di comando:
„ Ingrandisci vista: riducendo il pezzo viene
rappresentata un'area più vasta della zona di
lavoro. È possibile impiegare questa
funzione quando si desidera preselezionare
particolari del pezzo con il "rettangolo rosso",
ma questi non sono visualizzati nella finestra
di grafica.
„ Ingr. off: tutte le sezioni del profilo definite
(il "pezzo") e i percorsi di traslazione vengono
rappresentati a grandezza massima.
„ Ultimo zoom: ripristino dell'ultima
impostazione zoom.
2 Con "Pagina avanti/Pagina indietro" si
ingrandisce/si riduce la rappresentazione, con
i "tasti cursore" si sposta la sezione. Queste
funzioni sono costantemente disponibili
durante la simulazione.
