270
5 Programmazione ICP
5.6 Elementi del pr
ofilo ICP superficie fr
ontale

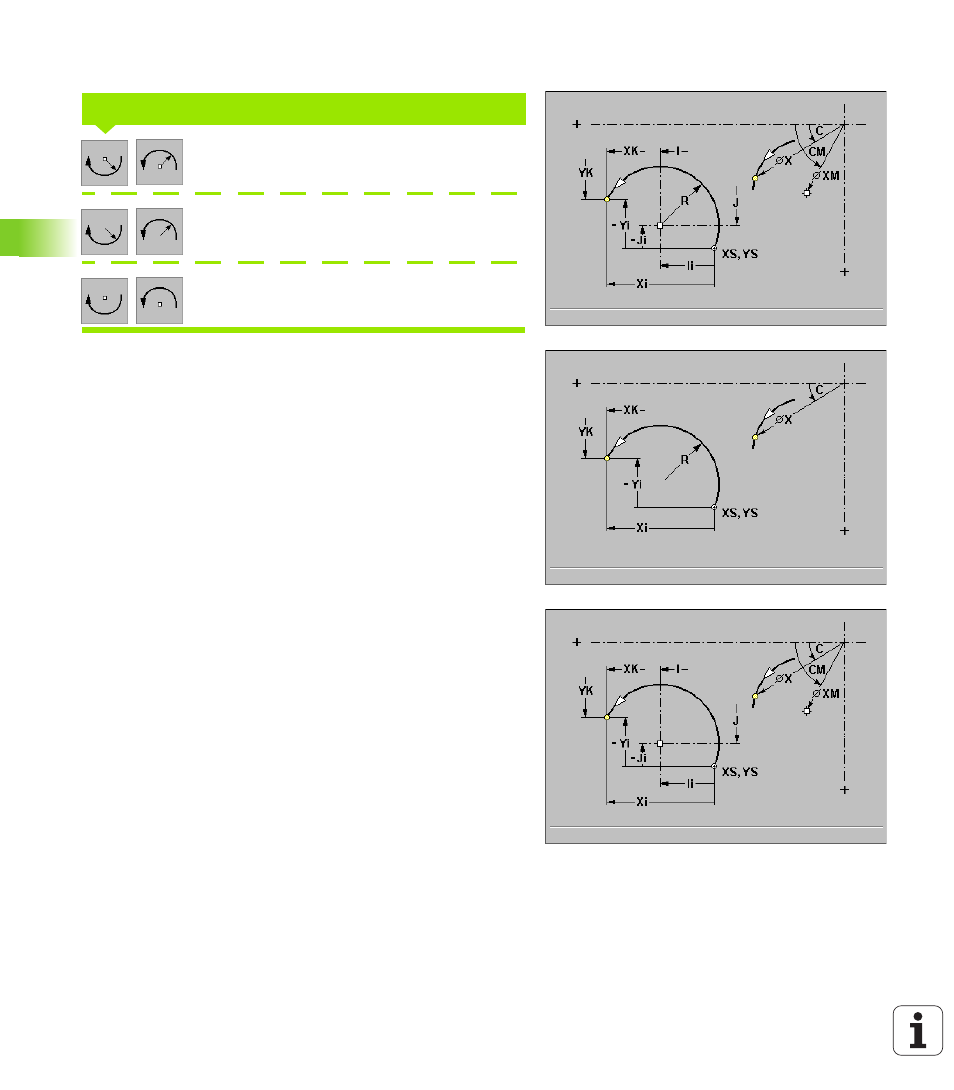

Impostazione arco superficie frontale
Arco con centro e raggio
Arco con raggio
Arco con centro
Quotare l'arco e specificare il passaggio al successivo elemento del
profilo.
Parametri (per "Arco con raggio" non viene richiesto il centro, mentre
per "Arco con centro" non viene richiesto il raggio)
XS, YS Punto di partenza
(coordinate cartesiane)
XD, CS Punto di partenza
(coordinate polari)
XK, YK Punto di arrivo
(coordinate cartesiane)
X, C Punto di arrivo
(coordinate polari)
I, J Centro
(coordinate cartesiane)
XM, CM Centro
(coordinate polari)
R Raggio
F Avanzamento speciale
Impostazione arco
