354 6 Programmazione DIN
6.16 Cicli di esecuzione scar
ico

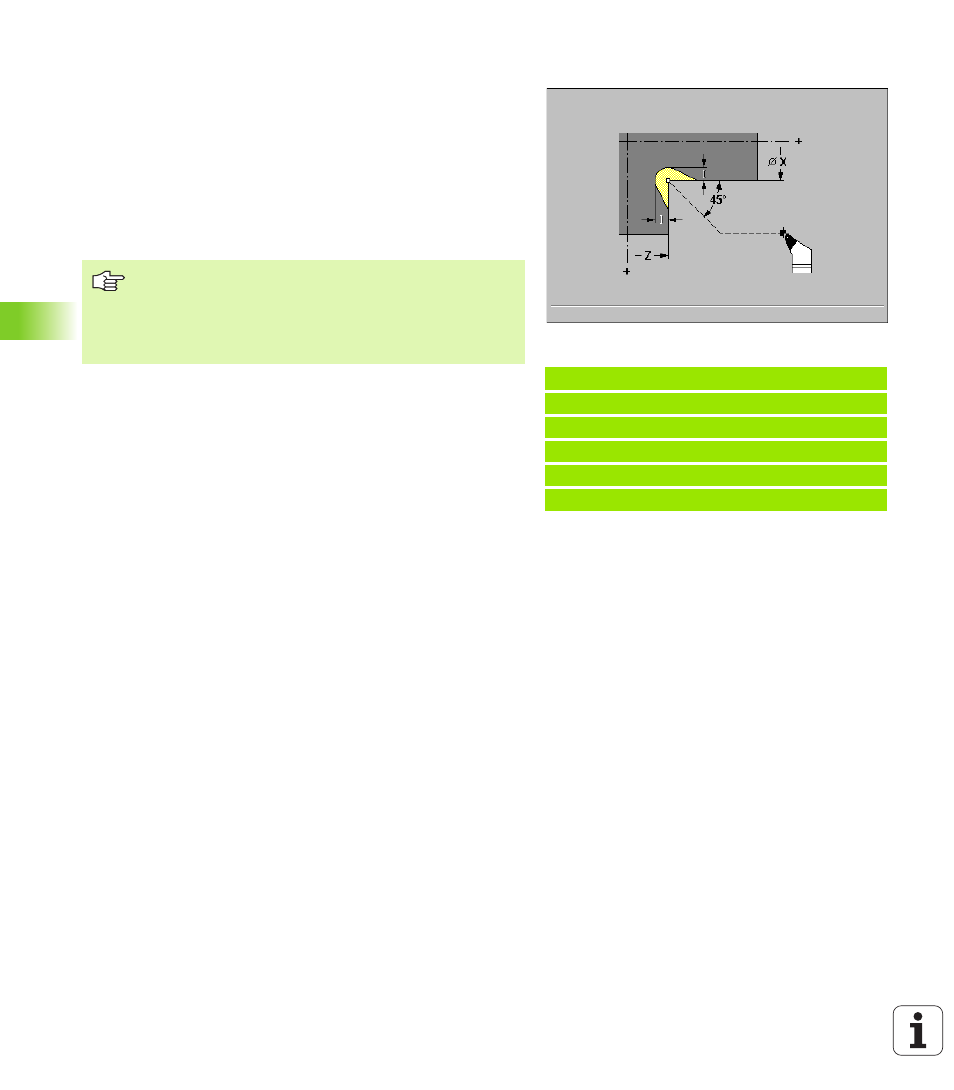

Scarico Forma K G858
L'istruzione G858 esegue lo scarico. La forma realizzata del profilo
dipende dall'utensile impiegato, in quanto viene eseguita soltanto una
passata lineare nell'angolo di 45°. Una volta eseguito il ciclo, l'utensile
ritorna sul punto di partenza.
Parametri
 X Spigolo profilo (quota diametro)
 Z Spigolo profilo
 I Profondità scarico
Esempio: G858
%858.nc
[G858]
N1 T9 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G858 X50 Z-30 I0.5
FINE
„ Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
„ Compensazione del raggio del tagliente: viene
eseguita.
„ Sovrametallo: non viene considerato.
