HEIDENHAIN MANUALplus 4110

365

6.20 La

v

o

ra

zione superficie fr

ontale

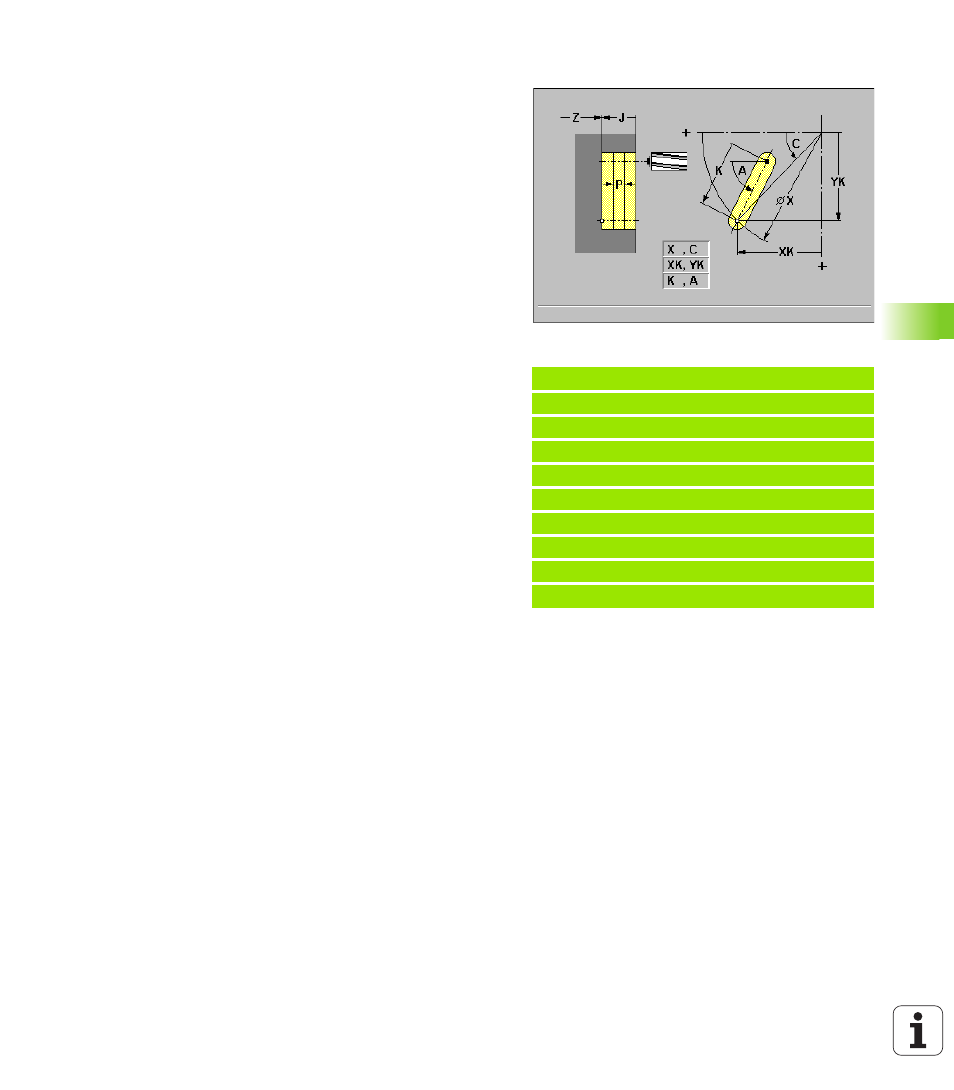

Scanalatura lineare superficie frontale G791

L'istruzione G791 fresa una scanalatura dalla posizione attuale
dell'utensile fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa. Non viene considerato alcun
sovrametallo.

Parametri

X Diametro punto finale scanalatura

C Angolo finale

– Punto finale scanalatura – Direzione angolare:

vedere grafica di supporto

XK Punto finale scanalatura

(cartesiano)

YK Punto finale scanalatura

(cartesiano)

K Lunghezza scanalatura

in riferimento al centro della fresa

A Angolo scanalatura

– Riferimento: vedere grafica di supporto

Z Fondo fresatura

J Profondità di fresatura

„

J indicato: il ciclo prosegue fino alla distanza di sicurezza e fresa
quindi la scanalatura

„

J non indicato: il ciclo fresa a partire dalla posizione utensile

P Accostamento massimo

(default: profondità totale in un

accostamento)

F Accostamento di lavorazione

per accostamento in profondità

(default: avanzamento attivo)

Possibili combinazioni di parametri per la definizione del punto
finale:

„

diametro X, angolo finale C

„

punto finale XK, YK

„

lunghezza scanalatura K, angolo A

Note

„

Orientare il mandrino nella posizione angolare desiderata prima
della chiamata dell'istruzione G791.

„

Se si impiega soltanto un orientamento di posizionamento mandrino
(senza asse C), viene realizzata una scanalatura assiale, concentrica
all'asse rotativo.

Esempio: G791

%791.nc

[G791]

N1 T70 G197 S1200 G195 F0.2 M104

N2 M14

N3 G110 C0

N4 G0 X100 Z2

N5 G100 XK20 YK5

N6 G791 XK30 YK5 Z-5 J5 P2

N7 M15

FINE
