Esempi dei cicli di foratura

Foratura concentrica e maschiatura

La lavorazione viene eseguita in due fasi. Il ciclo
"Foratura assiale" esegue il foro, mentre il ciclo
"Maschiatura assiale" esegue il filetto.

La punta viene posizionata davanti al pezzo alla
distanza di sicurezza ("Punto di partenza X, Z"). Non
viene perciò programmato il "Punto iniziale foro Z1".

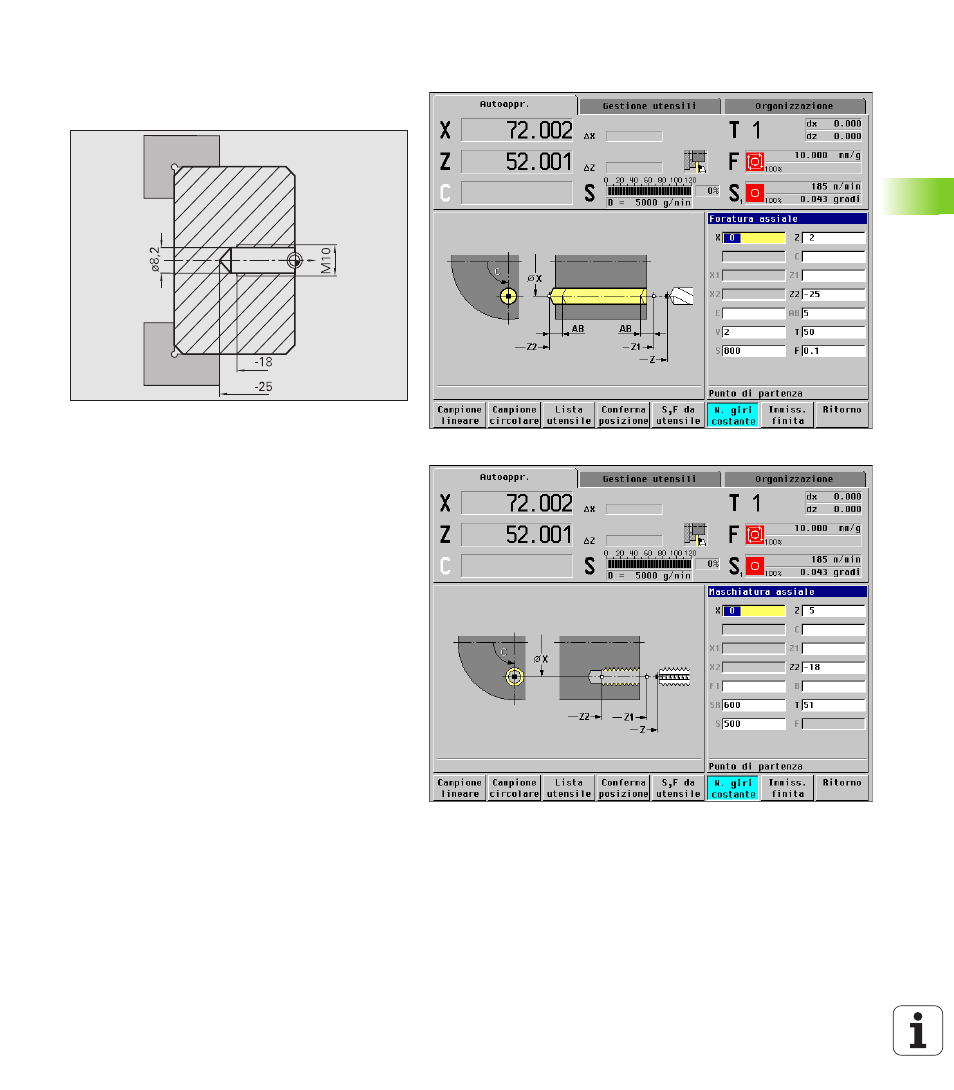

Per la foratura si programma una riduzione
avanzamento nei parametri "AB" e "V" (figura in alto a
destra).

Il passo del filetto non è programmato. Il
MANUALplus lavora con il passo dell'utensile. La
"Velocità di ritorno SR" consente di eseguire un ritorno
rapido dell'utensile (figura in basso a destra).

Dati utensile (punta)

„

WO = 8 – Orientamento utensile

„

I = 8,2 – Diametro foro

„

B = 118 – Angolo dell'inserto

„

H = 0 – Utensile non motorizzato

Dati utensile (maschio)

„

WO = 8 – Orientamento utensile

„

I = 10 – Diametro filetto M10

„

F = 1,5 – Passo filetto

„

H = 0 – Utensile non motorizzato
