Scanalatura assiale
Selezionare "Fresatura"
Selezionare "Scanalatura assiale"
Il ciclo esegue una scanalatura sulla superficie frontale. La larghezza
della scanalatura corrisponde al diametro della fresa.
Parametri ciclo
X, Z Punto di partenza
C Angolo mandrino
(posizione asse C) – default: angolo mandrino
attuale
C1 Angolo punto di arrivo scanalatura
– default: Angolo
mandrino C
X1 Punto di arrivo scanalatura in X
(quota diametro)
Z1 Spigolo superiore di fresatura
– default: punto di partenza Z
Z2 Fondo fresatura
L Lunghezza scanalatura
A Angolo rispetto all'asse X
– default: 0
P Profondità di accostamento
– default: profondità totale in un
accostamento
FZ Accostamento di lavorazione
– default: avanzamento attivo
T Numero utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro

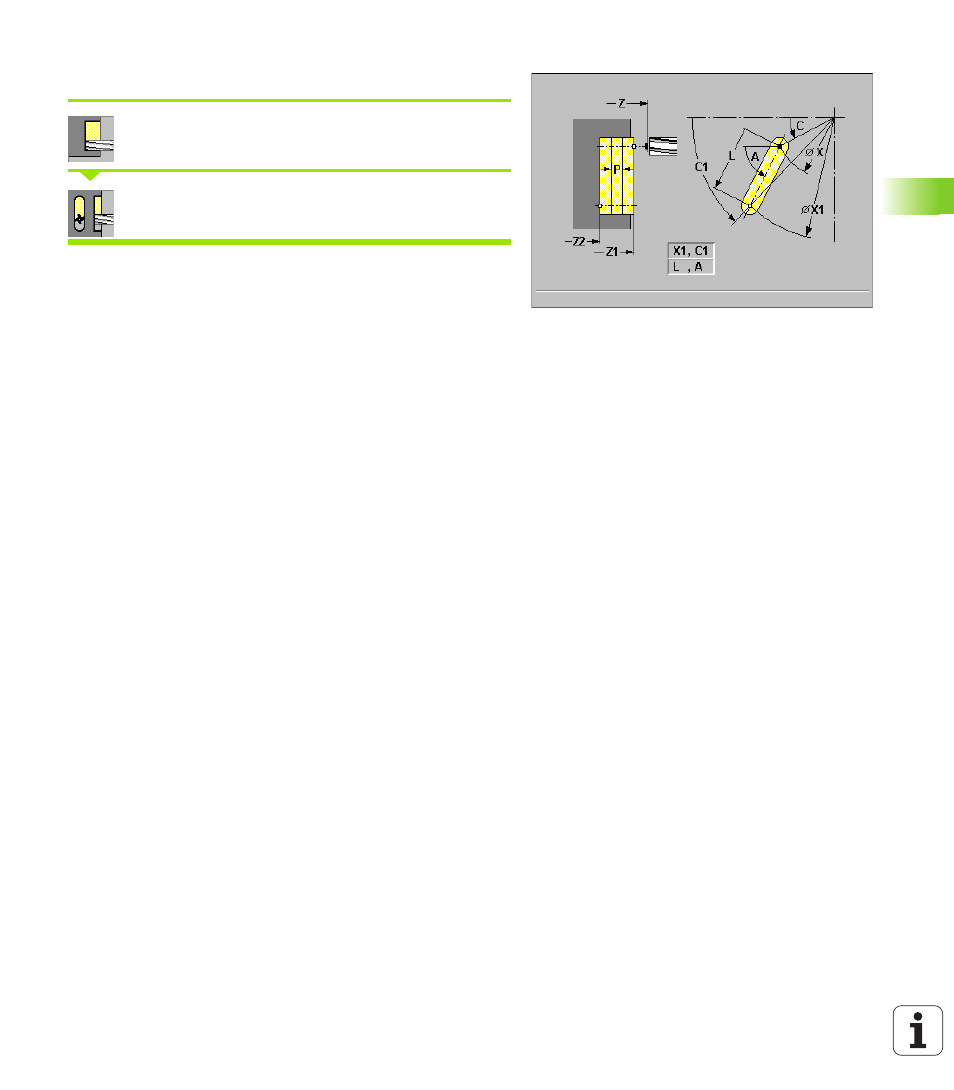

Combinazioni di parametri per posizione e disposizione della
scanalatura: vedere grafica di supporto
Esecuzione ciclo
1
attivazione dell'asse C e posizionamento in rapido su "Angolo
mandrino C" (solo in modalità "Autoapprendimento")
2
calcolo della configurazione di taglio
3
posizionamento a distanza di sicurezza
4
avanzamento con avanzamento "FZ"
5
fresatura fino a "Punto finale scanalatura"
6
avanzamento con avanzamento "FZ"
7
fresatura fino a "Punto iniziale scanalatura"
8
ripetizione di 4...7, fino a raggiungere la profondità di fresatura
9
posizionamento su "Punto iniziale Z" e disattivazione dell'asse C
