308 6 Programmazione DIN
6.1
0
So
vr
ametalli
6.10 Sovrametalli

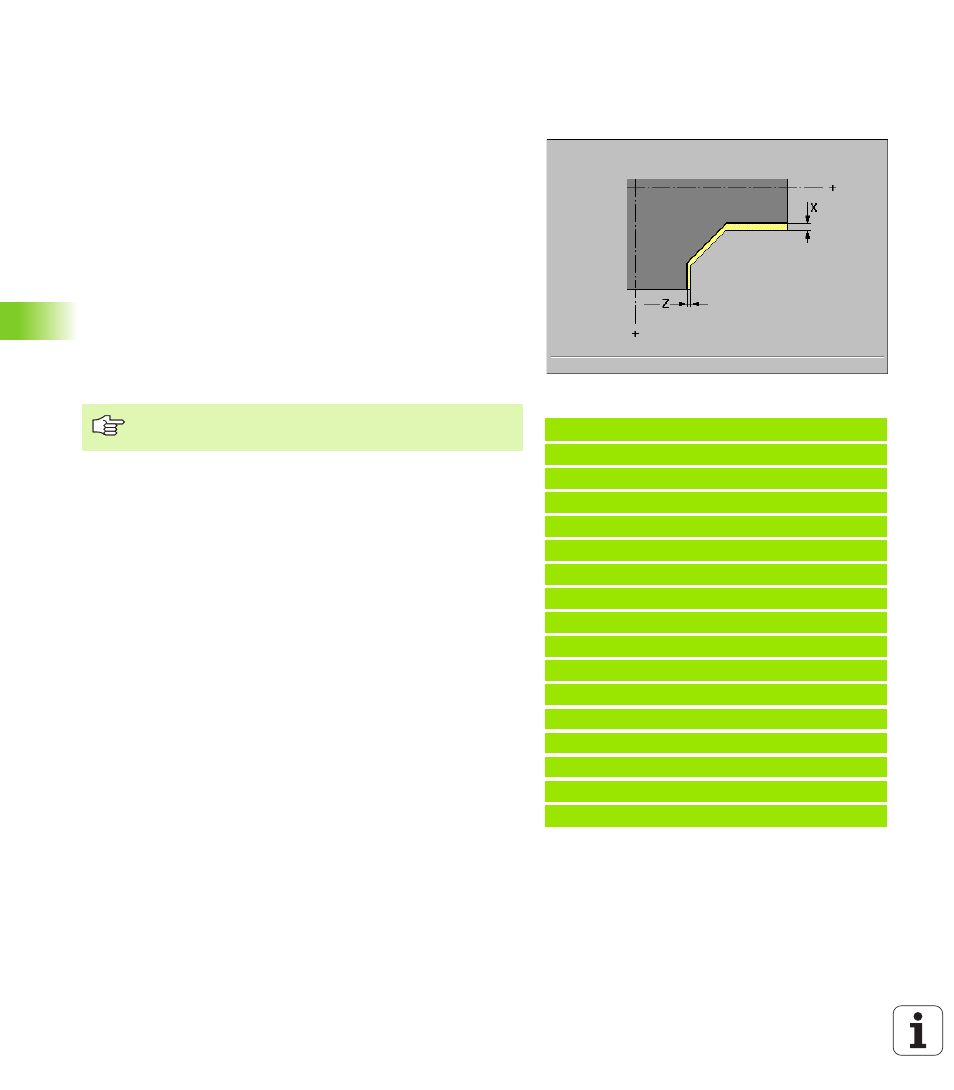

Sovrametallo parallelo all'asse G57
L'istruzione G57 definisce diversi sovrametalli per X e Z e viene
programmata prima del ciclo di troncatura o asportazione trucioli.
Parametri
 X Sovrametallo X (quota diametro)
 Z Sovrametallo Z
I seguenti cicli considerano i sovrametalli:
„ Cicli di asportazione trucioli: G81, G817, G818, G819, G82, G827,
G828, G829, G83
„ Cicli di troncatura: G86x
„ Cicli di troncatura-tornitura: G81x, G82x
I cicli G81, G82 e G83 non cancellano i sovrametalli dopo l'esecuzione
del ciclo.
Esempio: G57
%57.nc
[G57]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G57 X0.2 Z0.5
N4 G819 P5
N5 G0 X80 Z2
N6 G1 Z-15 B-1
N7 G1 X102 B2
N8 G1 Z-22
N9 G1 X90 Zi-12 B1
N10 G1 Zi-6
N11 G1 X100 A80 B-1
N12 G1 Z-47
N13 G1 X120
N14 G80
FINE
Se i sovrametalli sono programmati con l'istruzione G57 e
nel ciclo, sono validi i sovrametalli definiti nel ciclo.
