6 Programmazione DIN
6.5 Mo
vimenti linear
i e cir
c
olar
i semplici
6.5
Movimenti lineari e circolari
semplici

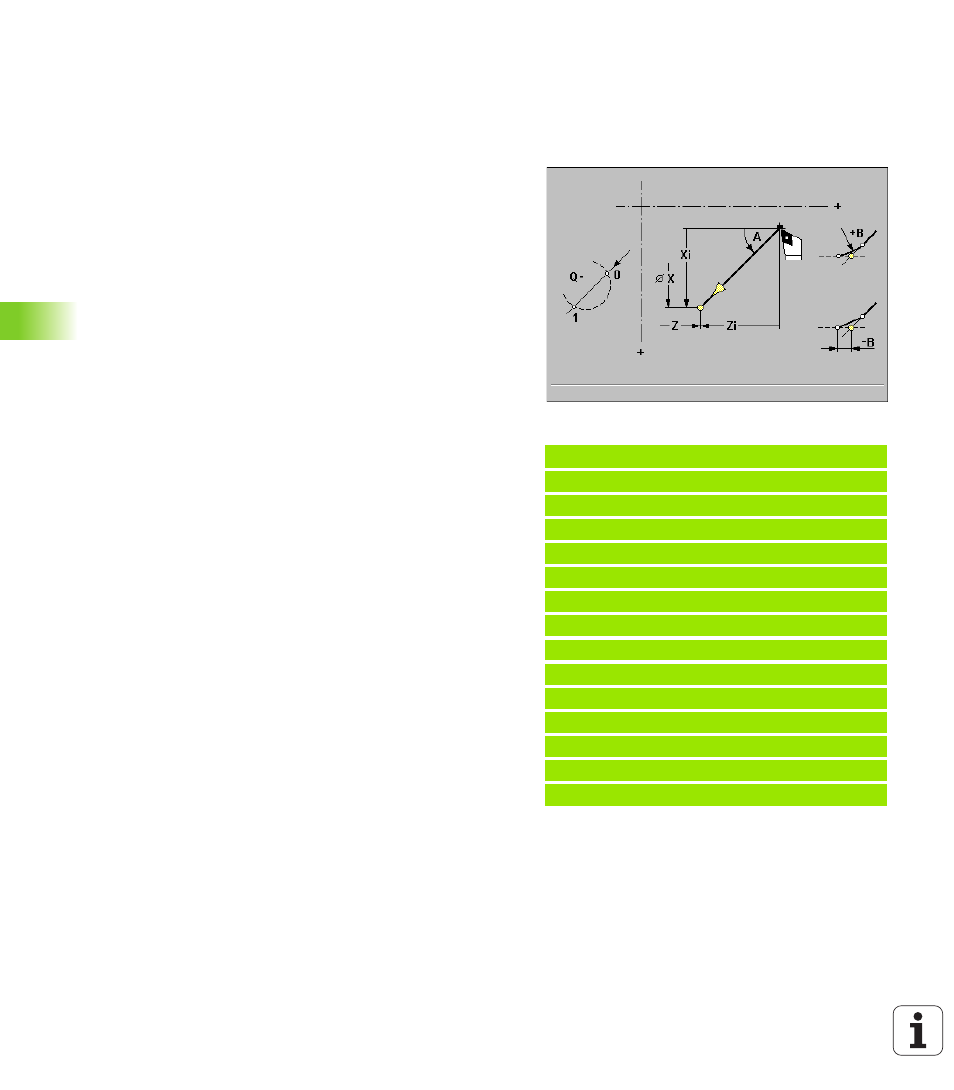

Movimento lineare G1
Istruzione geometrica: l'istruzione G1 definisce un percorso nella
descrizione del profilo.
Istruzione di lavorazione: l'utensile trasla in avanzamento lineare fino
al "Punto finale X, Z".
Parametri
X Punto finale
(quota diametro)
Z Punto finale
A Angolo
– Direzione angolare: vedere grafica di supporto
B Smusso/Arrotondamento
: alla fine del percorso lineare è possibile
programmare uno smusso/arrotondamento oppure un passaggio
"tangenziale" al successivo elemento del profilo
nessun inserimento: raccordo tangenziale
B=0: raccordo non tangenziale
B>0: raggio di arrotondamento
B<0: larghezza smusso
E Avanzamento speciale
per smusso/arrotondamento – default:
avanzamento attivo
Q Punto di intersezione
(default: Q=0): definisce il punto finale
se sono presenti due possibili soluzioni (vedere grafica di supporto)
Esempio: G1
%1.nc
[G1]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X20 B-0.5
N6 G1 Z-12
N7 G1 Z-24 A20
N8 G1 X48 B6
N9 G1 Z-52 B8
N10 G1 X80 B4 E0.08
N11 G1 Z-60
N12 G1 X82 G40
FINE
