242 5 Programmazione ICP
5.1 Pr
ofili ICP
5.1 Profili ICP

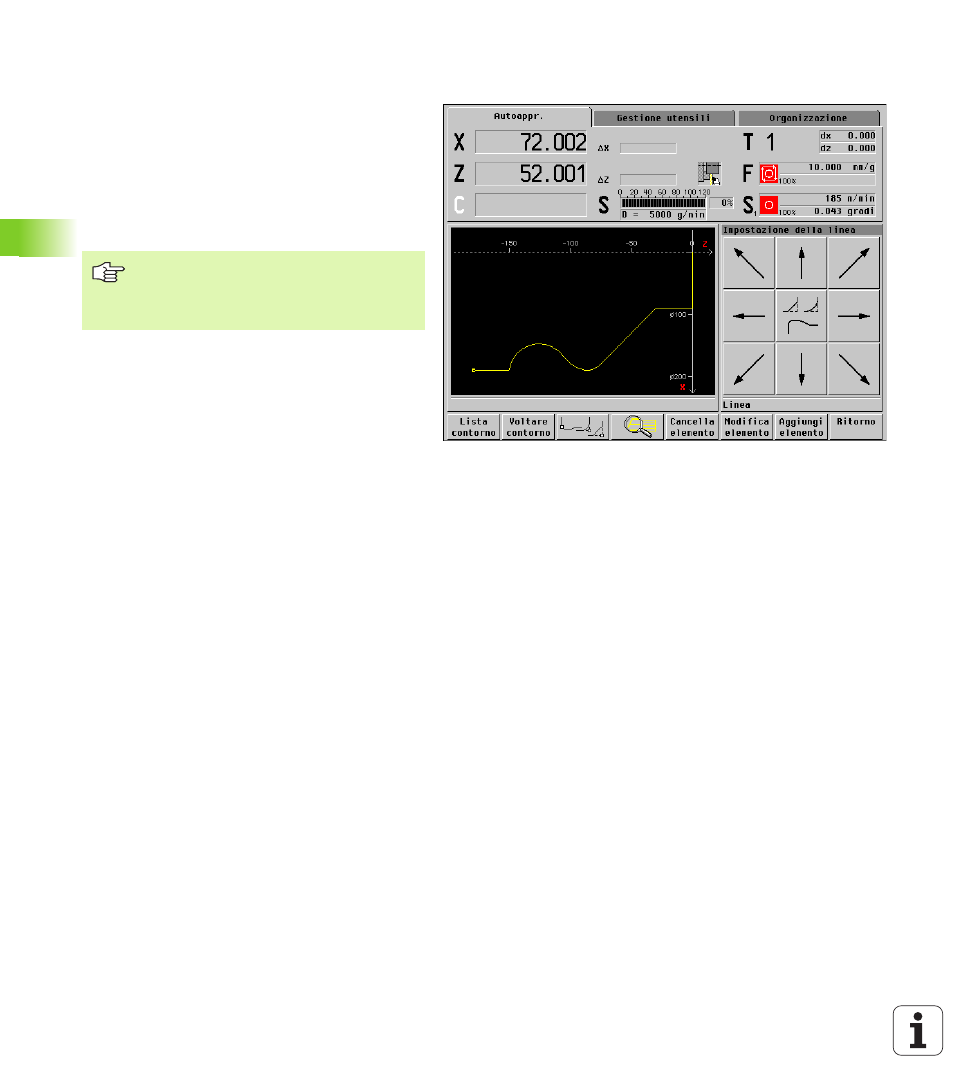

La programmazione interattiva dei profili (ICP)
consente di definire con supporto grafico i profili del
pezzo per i cicli ICP (ICP è l'abbreviazione della
definizione inglese "Interactive Contour
Programming").
Il profilo viene definito utilizzando elementi lineari e
circolari nonché elementi sagomati come smussi,
arrotondamenti e scarichi.
Calcoli geometrici
Il MANUALplus calcola le coordinate mancanti, i punti
di intersezione, i centri ecc., per quanto ciò sia fattibile
in termini matematici.
Qualora risultino diverse soluzioni possibili,
l'operatore può vagliare le varianti matematicamente
ammesse e scegliere la soluzione desiderata.
Ogni elemento indefinito del profilo viene
rappresentato da una piccola icona inferiormente alla
finestra di grafica. Vengono visualizzati tutti gli
elementi del profilo non completamente definiti, ma
comunque rappresentabili.
Elementi sagomati
Smussi e raccordi possono essere inseriti ad ogni
spigolo del profilo. Gli scarichi (DIN 76, DIN 509 E,
DIN 509 F) sono ammessi agli spigoli dei profili ad
angolo retto e paralleli agli assi.
Per l'immissione di elementi sagomati sono disponibili
le seguenti alternative:
„ impostare in sequenza tutti gli elementi del profilo,
inclusi gli elementi sagomati,
„ impostare dapprima il "profilo grezzo" senza
elementi sagomati. Quindi si "sovrappongono" gli
elementi sagomati (vedere anche
“Programmazione modifiche ICP" pag. 254).
Avanzamento speciale
Se ad un elemento del profilo viene assegnato un
avanzamento speciale, esso viene eseguito alla
finitura al tornio dell'elemento.
Per utensili per tornire da utilizzare per la
lavorazione di profili ICP, occorre definire
l'angolo di inclinazione e quello
dell'inserto.
