156 4 Programmazione di cicli
4.5 Cicli di tr
oncat
u
ra

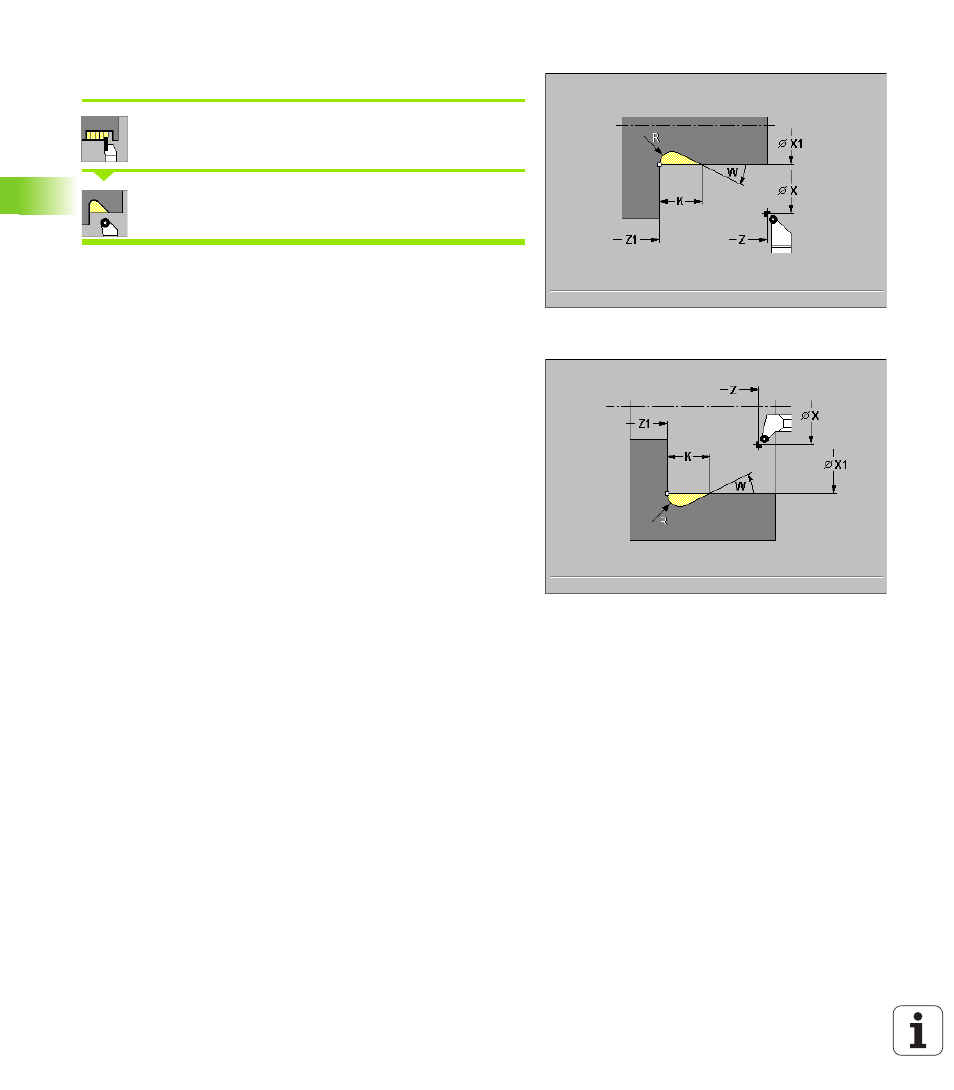

Scarico Forma H
Selezionare "Cicli di troncatura"
Selezionare "Scarico H"
La forma del profilo dipende dall'insieme dei parametri. Se non si
immette il "Raggio scarico R", la diagonale viene eseguita fino alla
posizione "Spigolo profilo Z1" (raggio utensile = raggio scarico).
Se non si immette l'"Angolo di entrata W", esso viene calcolato sulla
base di "Lunghezza scarico K" e "Raggio scarico R". Il punto finale dello
scarico si trova quindi sullo "Spigolo profilo".
Il punto finale dello scarico viene determinato sulla base dell'angolo di
entrata conformemente a "Scarico Forma H".
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Spigolo profilo
 K Lunghezza scarico
 R Raggio scarico – default: elemento circolare
 W Angolo di entrata – default: W viene calcolato
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Esecuzione ciclo
1 avanzamento partendo da "X, Z" fino alla distanza di sicurezza
2 esecuzione dello scarico in conformità ai parametri ciclo
3 ritorno al punto di partenza, in diagonale
