28 1 Introduzione e principi fondamentali
1
.6 Quot
e ut
ensile
1.6 Quote utensile
Il MANUALplus necessita dei dati relativi agli utensili per il
posizionamento degli assi, per il calcolo della compensazione del
raggio del tagliente, per il calcolo della configurazione di taglio nei cicli
ecc.
Lunghezza utensile
Tutti i valori di posizione programmati e visualizzati si riferiscono alla
distanza tra punta dell'utensile e origine del pezzo. Internamente al
sistema è nota solo la posizione assoluta del portautensili (slitta). Per
determinare e visualizzare la posizione della punta dell'utensile il

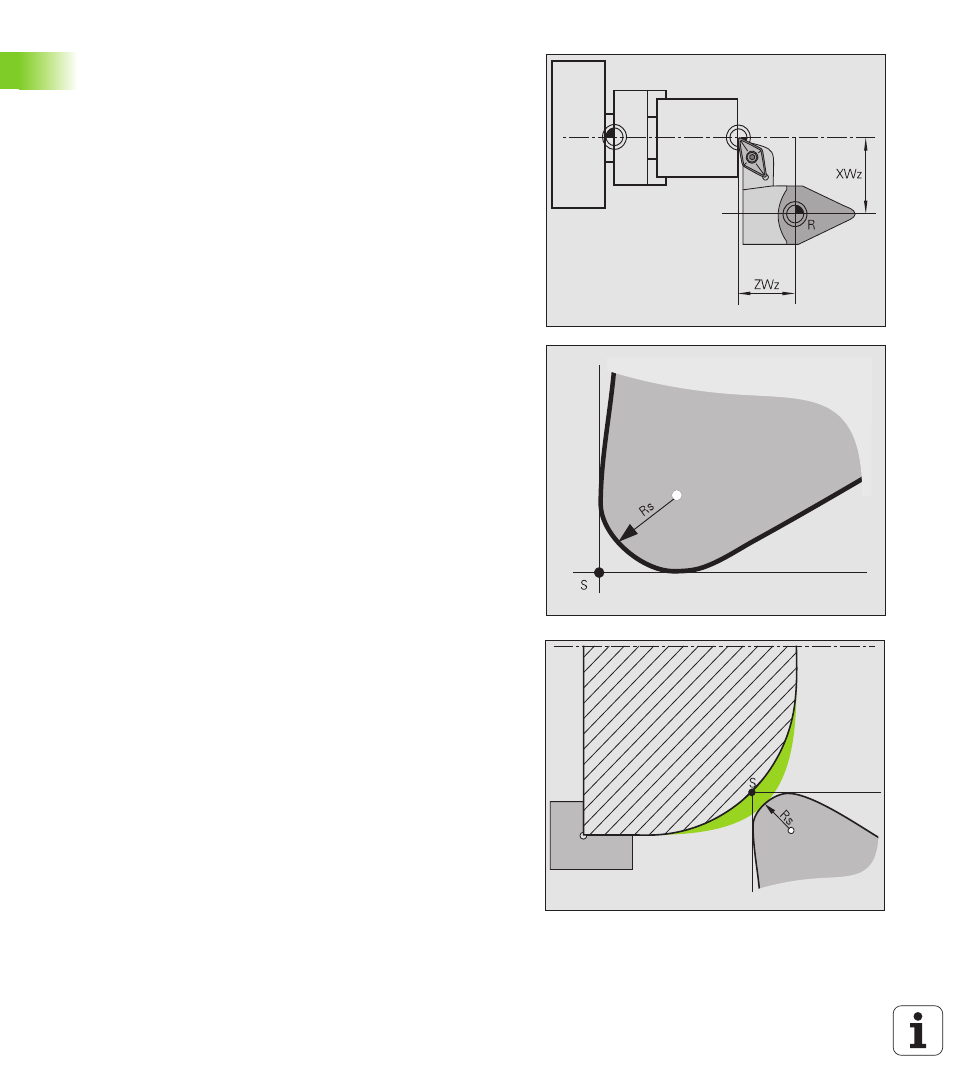

MANUALplus necessita delle quote XWz e ZWz (figura in alto a
destra).
Correzioni utensile
Il tagliente dell'utensile si usura durante la lavorazione. Per
compensare tale usura, il MANUALplus si serve di quote di correzione,
i cui valori vengono gestiti indipendentemente dalle quote della
lunghezza. Il sistema somma internamente tali valori alle lunghezze
definite.
Compensazione del raggio del tagliente (SRK)
Gli utensili per tornire presentano un raggio sulla punta. Nella
lavorazione di sfere, smussi e raccordi ciò determina delle imprecisioni
che il MANUALplus corregge con la compensazione del raggio del
tagliente.
I percorsi di traslazione programmati si riferiscono alla punta teorica
del tagliente S (figura al centro a destra). Nei profili non paralleli all'asse
si determinano delle imprecisioni.
La compensazione SRK calcola un nuovo percorso di traslazione,
l'equidistante, per compensare tale errore (figura in basso a destra).
Il MANUALplus calcola la compensazione SRK alla programmazione
dei cicli. Nell'ambito della programmazione DIN la compensazione
SRK viene considerata anche per i cicli di asportazione trucioli. Per la
programmazione DIN con passate singole è inoltre possibile attivare/
disattivare la compensazione SRK.
