4.5 Cicli di tr
oncat
u
ra
Gola interna

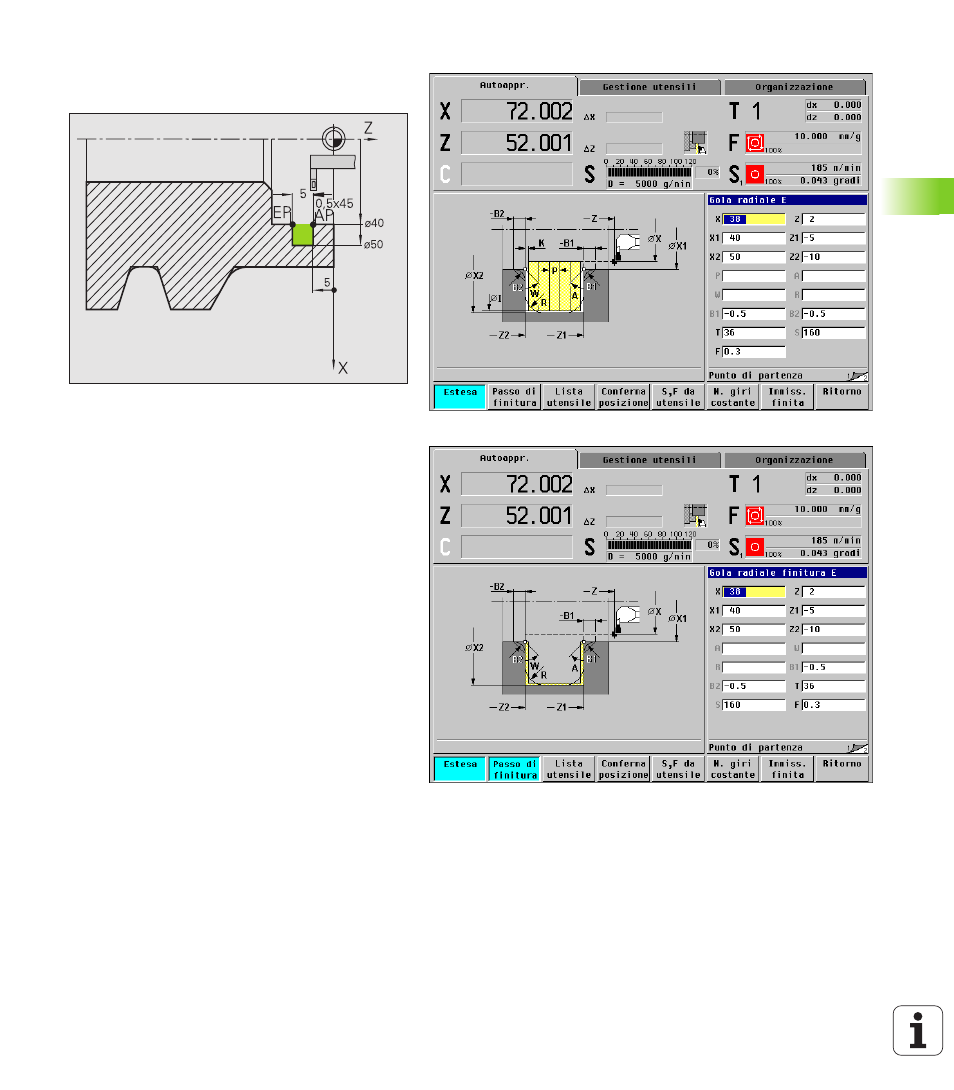

La lavorazione viene eseguita con "Gola radiale -
Estesa" tenendo conto dei sovrametalli (figura in alto a
destra). Nel passo successivo tale parte del profilo
viene rifinita con "Gola radiale finitura – Estesa" (figura
in basso a destra).
Siccome il parametro "Largh. tagl. P" non è impostato,
il MANUALplus lavora con l'80% della larghezza del
tagliente dell'utensile.
Il "ciclo esteso" esegue gli smussi a inizio/fine profilo.
Verificare i parametri "Punto iniziale profilo X1, Z1" e
"Punto finale profilo X2, Z2", che sono determinanti
per la direzione di passata e di accostamento, in
questo esempio per la lavorazione interna e
l'accostamento "in direzione –Z".
Dati utensile
„ Utensile per tornire (per lavorazione interna)
„ WO = 7 – Orientamento utensile
„ K = 2 – Larghezza tagliente (2 mm)
