Utensili per tornire
Selezionare "Utensili per tornire"

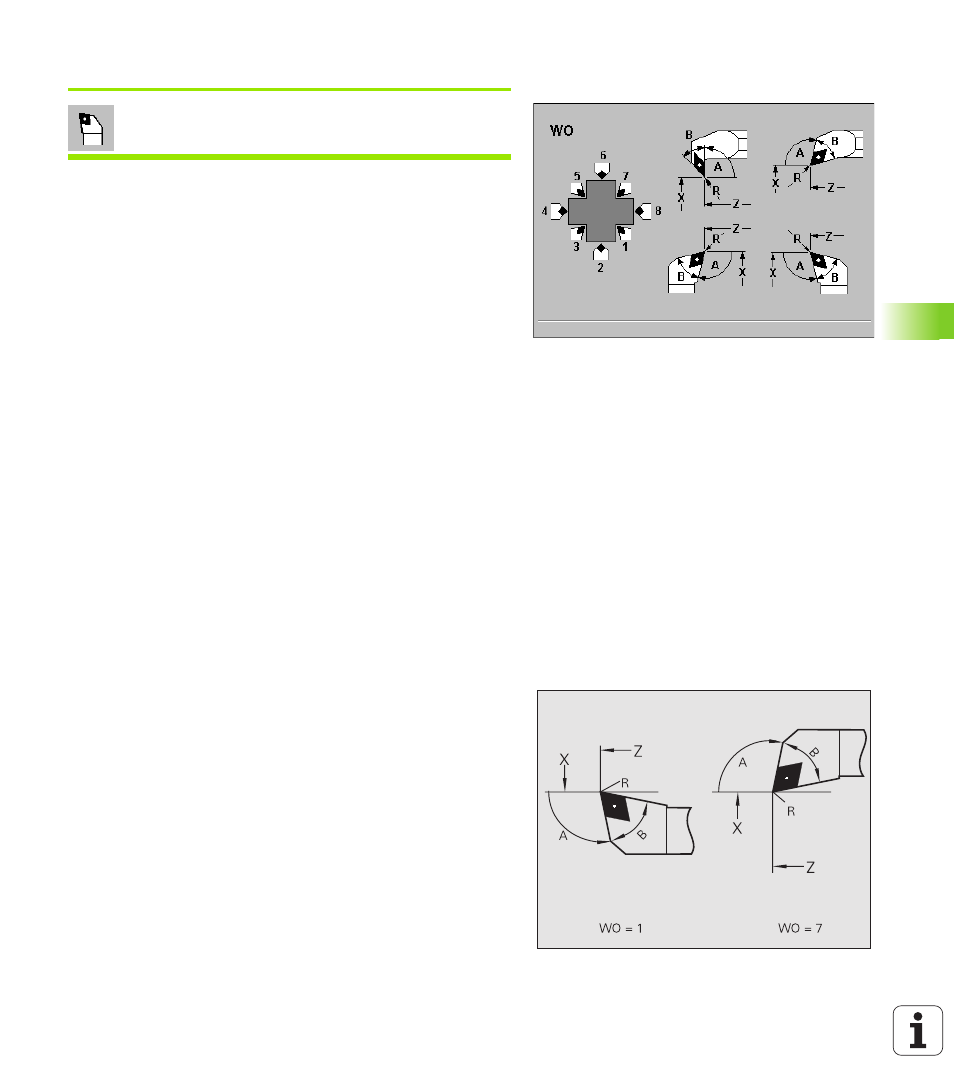

La grafica di supporto illustra la quotatura di utensili per sgrossare e
rifinire piegati ad angolo retto per lavorazione assiale (WO 1, 3, 5 e 7).
Nella pagina seguente sono riportate indicazioni per la quotatura di
utensili radiali, utensili neutri e utensili sferici.
Parametri utensile
X Quota impostata in X
Z Quota impostata in Z
R Raggio tagliente
WO Orientamento utensile:
identificativo vedere grafica di supporto
A Angolo di inclinazione:
intervallo: 0° <= A <= 180°
B Angolo dell'inserto:
intervallo: 0° <= B <= 180°
DX Correzione usura in X:
intervallo: –100 mm < DX < 100 mm
DZ Correzione usura in Z:
intervallo: –100 mm < DZ < 100 mm
Q Testo utensile:
riferimento al testo utensile
MD Senso di rotazione
– default: non predefinito
3: M3
4: M4
TS Velocità di taglio/Numero di giri:
default: non indicato
TF Avanzamento
– default: non indicato
PT Durata
– default: non indicata
RT:
casella di visualizzazione durata residua
PZ Numero di pezzi
– default: non indicato
RZ:
casella di visualizzazione numero pezzi residuo
Utensili radiali
La figura a destra mostra ad esempio la quotatura di utensili radiali con
orientamento utensile WO=1 e WO=7.
