4 Programmazione di cicli
4.4 Cicli di aspor
tazione tr
ucioli
2. Passo:

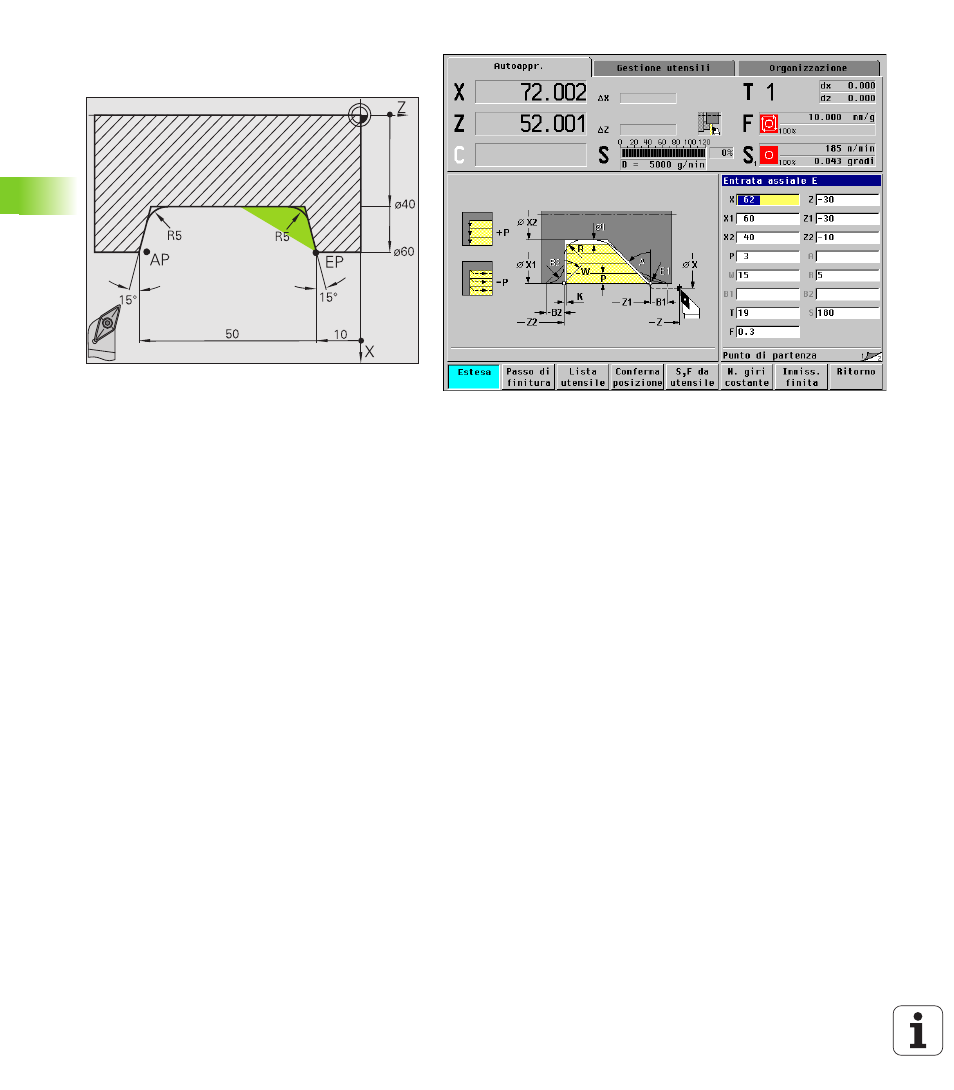

Il "materiale residuo" (area evidenziata nella figura in
alto a sinistra) viene sgrossato con "Entrata assiale –
Estesa". Prima di eseguire questa fase si cambia
l'utensile.
Il "ciclo esteso" si impiega per realizzare i raccordi ai
lati.
I parametri "Punto iniziale profilo X1, Z1" e "Punto
finale profilo X2, Z2" sono determinanti per la direzione
di passata e di accostamento, in questo esempio
per la lavorazione esterna e l'accostamento "in
direzione –X".
Il parametro "Punto iniziale profilo Z1" è stato
determinato durante la simulazione della 1ª fase.
Dati utensile
Utensile per tornire (per lavorazione esterna)
WO = 3 – Orientamento utensile
A = 93° – Angolo di inclinazione
B = 55° – Angolo dell'inserto
