180 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

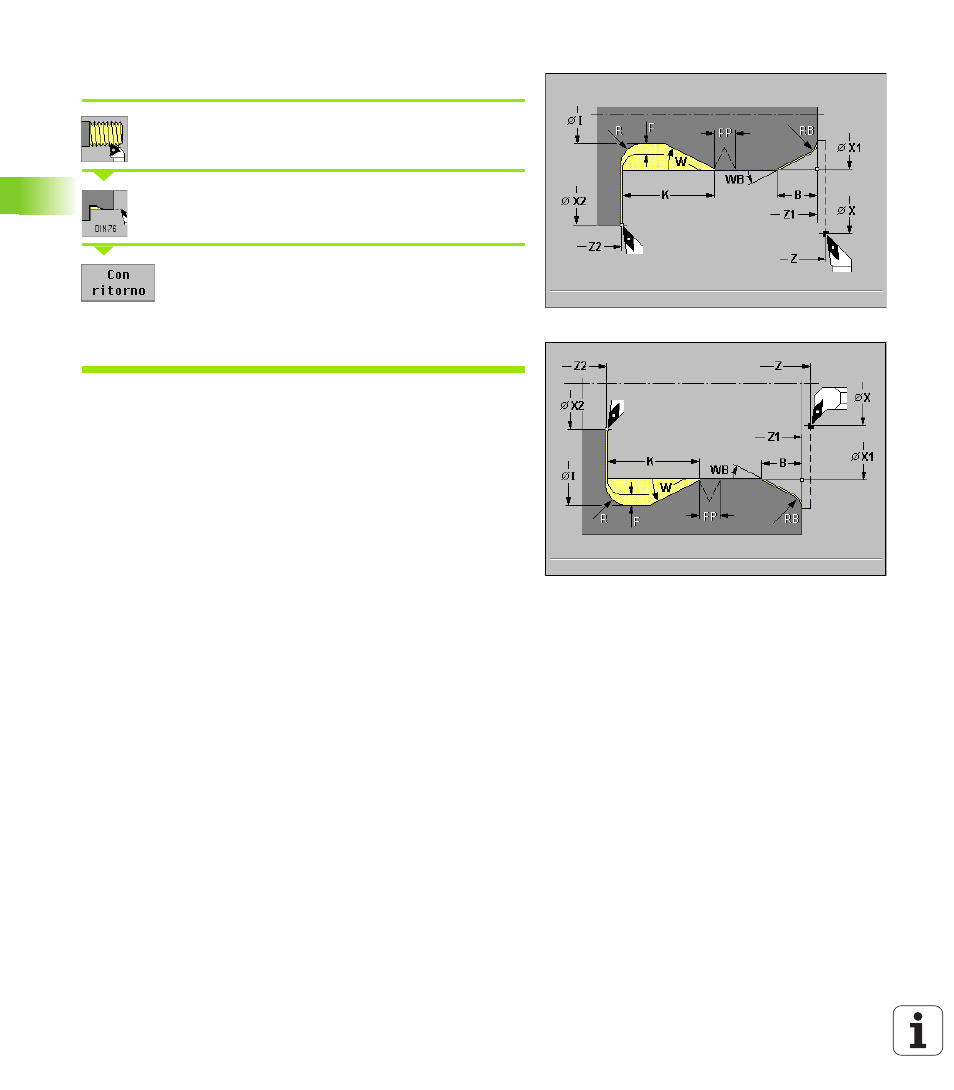

Scarico DIN 76
Selezionare "Filettatura"
Selezionare "Scarico DIN 76"
Softkey Con ritorno:
Off: l'utensile si arresta alla fine del ciclo (figure a
destra)
On: l'utensile ritorna al punto di partenza (figure alla
pagina successiva)
Il ciclo esegue uno scarico filettato DIN 76, l'imbocco filettato, il
cilindro sporgente e l'adiacente superficie piana. L'imbocco filettato
viene eseguito se è indicato il parametro "B" o "RB".
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto di partenza cilindro
 X2, Z2 Punto finale superficie piana
 FP Passo filetto – default: tabella standard
 E Avanzamento ridotto per entrata e imbocco filettato – default:
avanzamento F
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
 I Diametro scarico – default: tabella standard
 K Lunghezza scarico – default: tabella standard
 W Angolo scarico – default: tabella standard
 R Raggio scarico (su entrambi i lati dello scarico) - default: tabella
standard
 P Sovrametallo scarico
„ P>0: suddivisione in pretornitura e tornitura – "P" è il sovrametallo
assiale; il sovrametallo radiale è sempre 0,1 mm
„ Nessuna immissione: lavorazione in una passata
 B Lunghezza imbocco cilindrico – default: nessun imbocco
filettato
 WB Angolo imbocco – default: 45°
 RB Raggio imbocco – default: nessun raggio di imbocco
