Impostazione arco profilo di tornitura

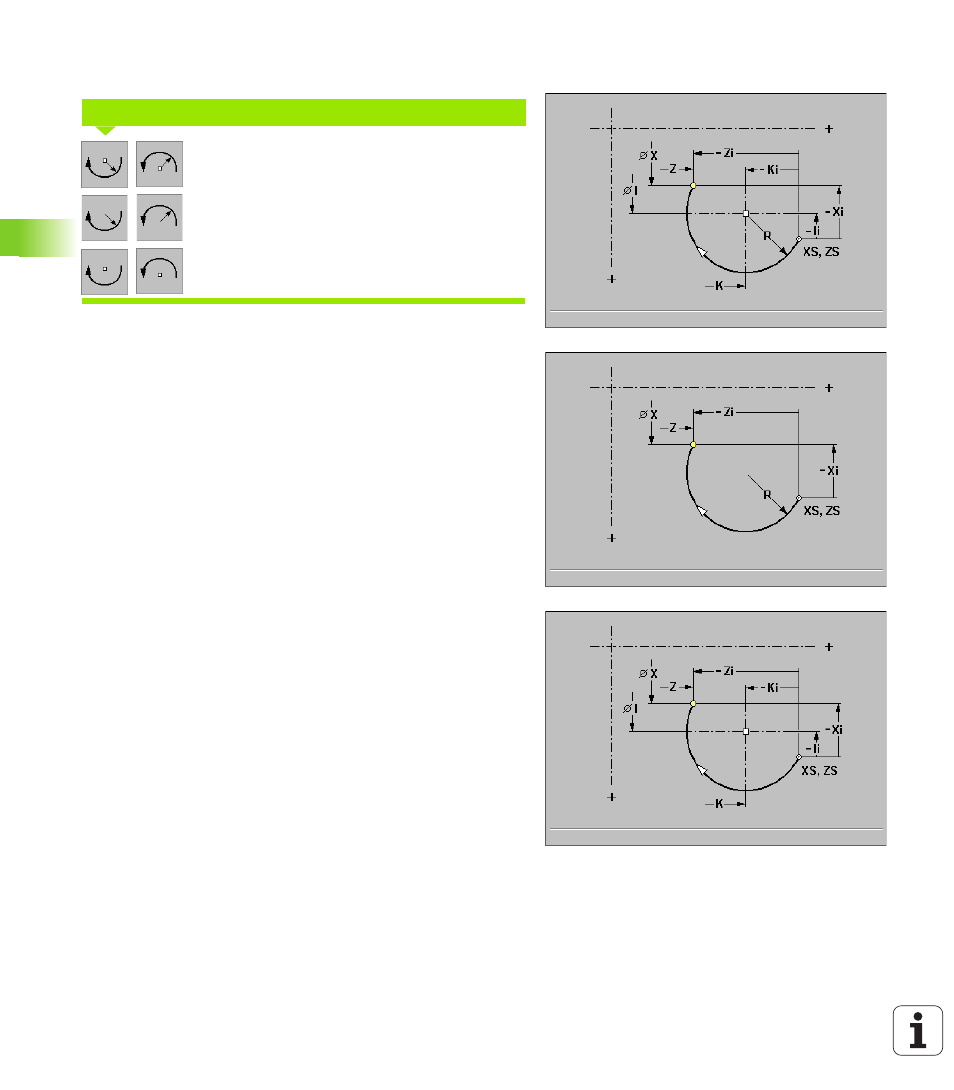

Arco con centro e raggio
Arco con raggio
Arco con centro
Quotare l'arco e specificare il passaggio al successivo elemento del
profilo.
Parametri (per "Arco con raggio" non viene richiesto il centro, mentre
per "Arco con centro" non viene richiesto il raggio)
XS, ZS Punto di partenza in X/Z
(= punto finale dell'ultimo
elemento)
X, Z Punto di arrivo in X/Z:
Punto finale dell'arco
Xi, Zi Punto di arrivo in X/Z
(incrementale): distanza punto di
partenza – punto di destinazione
I, K Centro in X, Z:
centro dell'arco
Ii, Ki Centro in X/Z
(incrementale): distanza punto di partenza –
centro
R Raggio
F Avanzamento speciale
Selezione senso di rotazione e tipo di quotatura
