Troncatura-tornitura radiale/assiale – Estesa
Selezionare "Cicli di troncatura"
Selezionare "Troncatura-tornitura"

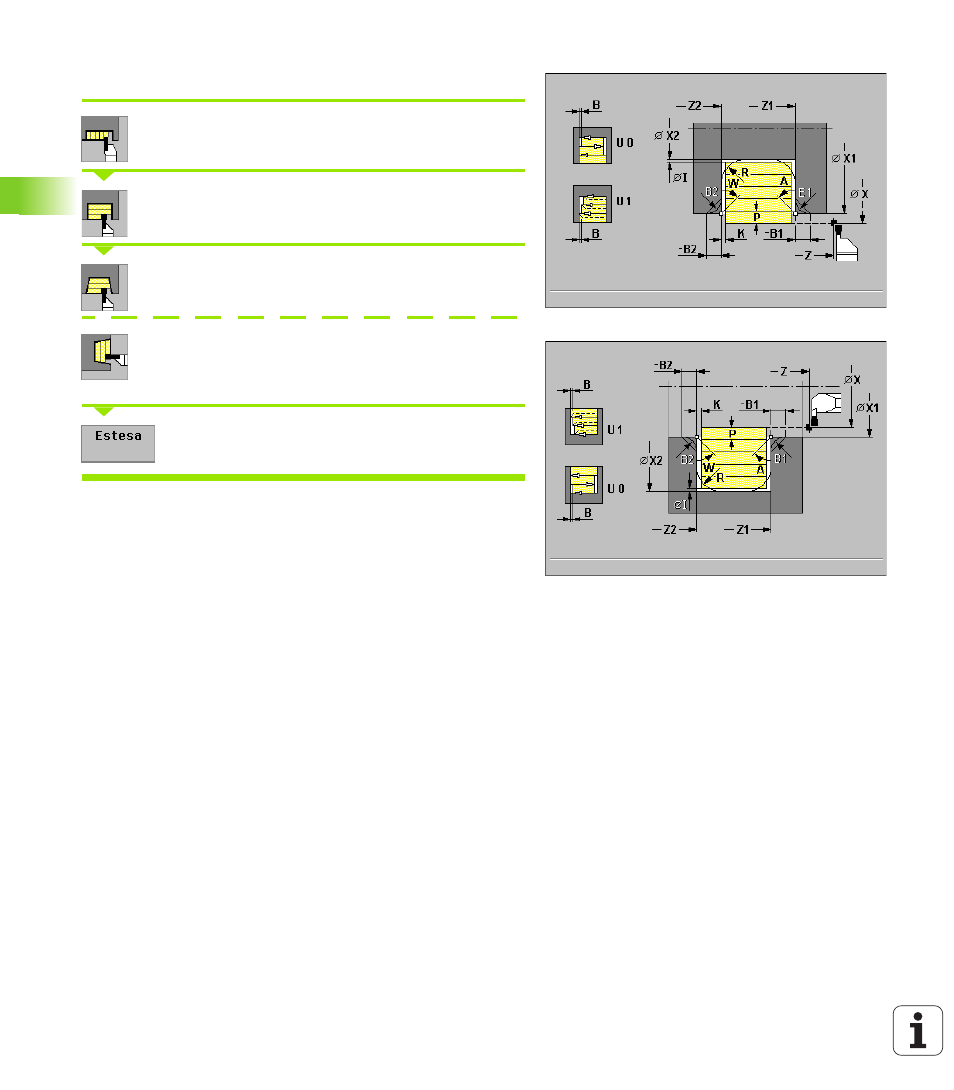

Selezionare "Troncatura-tornitura radiale" (figure a
destra)
Selezionare "Troncatura-tornitura assiale" (figure alla
pagina successiva)
Attivare Estesa
Il ciclo lavora l'area descritta da "X/Z1" e "X2, Z2", tenendo conto dei
sovrametalli (vedere anche “Troncatura-tornitura" pag. 143).
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo
 X2, Z2 Punto finale profilo
 P Profondità di accostamento: profondità di accostamento
massima.
 O Avanzamento di troncatura – default: avanzamento attivo
 A Angolo iniziale: Campo: 0° <= A < 90°
 W Angolo finale: Campo: 0° <= W < 90°
 R Arrotondamento
 B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
 B Larghezza offset – default: 0
 U Lavorazione di tornitura unidirezionale – default: 0
„ U=0: bidirezionale
„ U=1: unidirezionale (direzione: vedere grafica di supporto)
 I, K Sovrametallo X, Z
