HEIDENHAIN MANUALplus 4110 147
4.5 Cicli di tr
oncat
u
ra

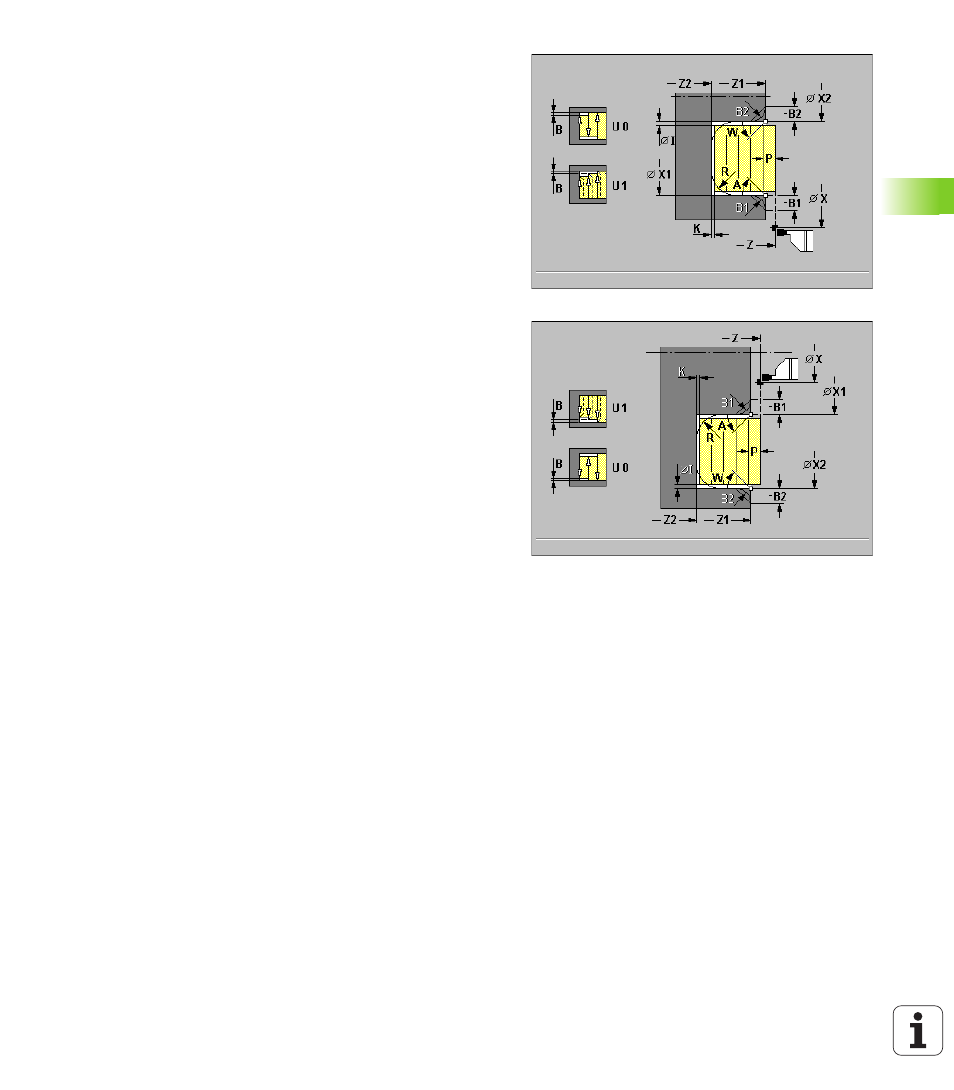

Con i seguenti parametri opzionali si possono definire:
„ A: Diagonale a inizio profilo
„ W: Diagonale a fine profilo
„ R: Arrotondamento (in entrambi gli spigoli)
„ B1: Smusso/Raccordo a inizio profilo
„ B2: Smusso/Raccordo a fine profilo
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 avanzamento per la prima passata partendo da "X, Z"
3 esecuzione gola (lavorazione di troncatura)
4 lavorazione perpendicolare alla direzione di troncatura (lavorazione
di tornitura)
5 ripetizione di 3...4, fino a raggiungere il "Punto finale Z2/X2"
6 esecuzione di smusso/arrotondamento a inizio/fine profilo, se
definito
7 ritorno al punto di partenza, parallelamente all'asse
