474

9 Esempi

9.2 Esempio ICP "Filet

tat

ur

a cilindr

ica"

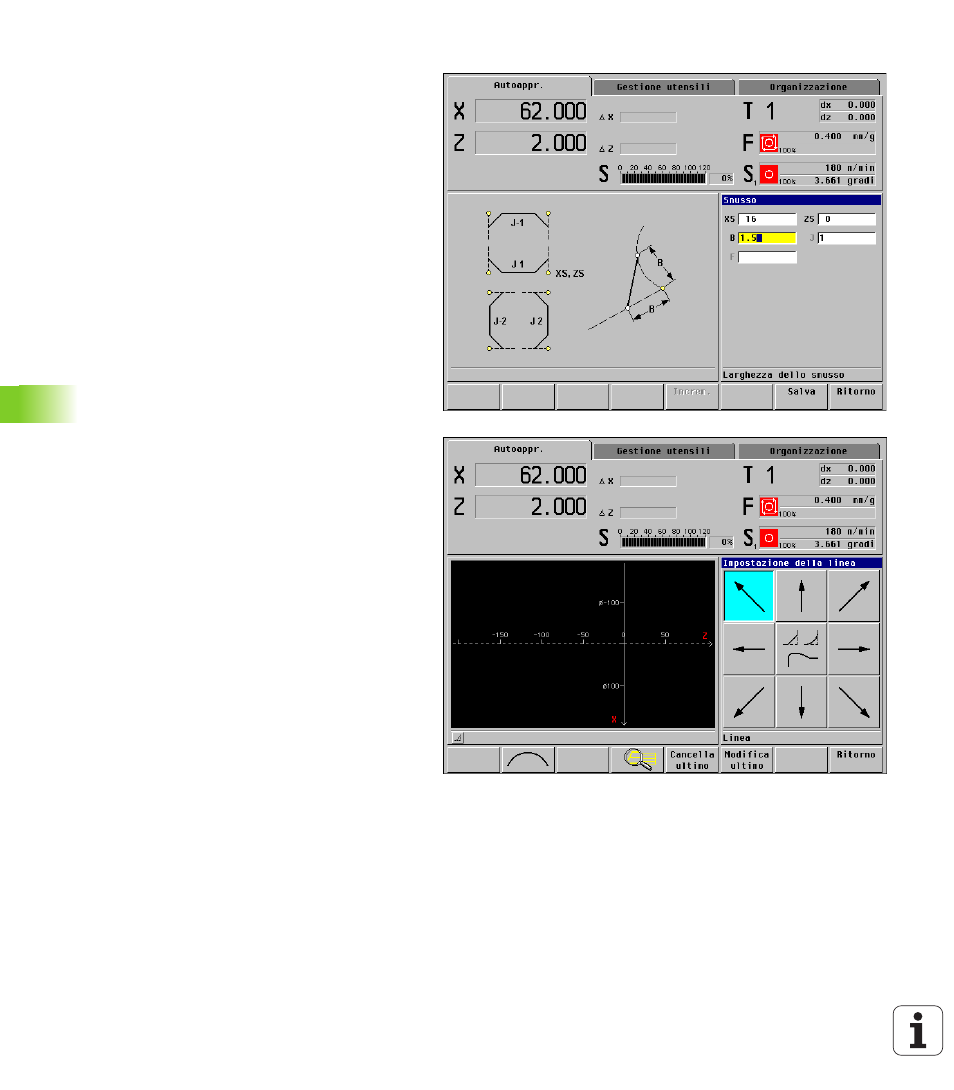

Elemento del profilo 1

Il profilo inizia con un imbocco filettato (smusso).

Il punto di partenza del profilo viene indicato alla
definizione del primo elemento del profilo in "XS, ZS".
Il punto di partenza è anche lo spigolo dello smusso.

In caso di smusso quale primo elemento del profilo, la
posizione dello smusso si determina in base alla "Pos.
elemento J"; in questo caso "J=1" (figura in alto a
destra).

L'elemento terminale non è ancora noto, lo smusso è
da considerarsi un "elemento indefinito". Il
MANUALplus posiziona la relativa icona al di sotto
della finestra di grafica (figura in basso a destra).
