4.4 Cicli di aspor
tazione tr
ucioli

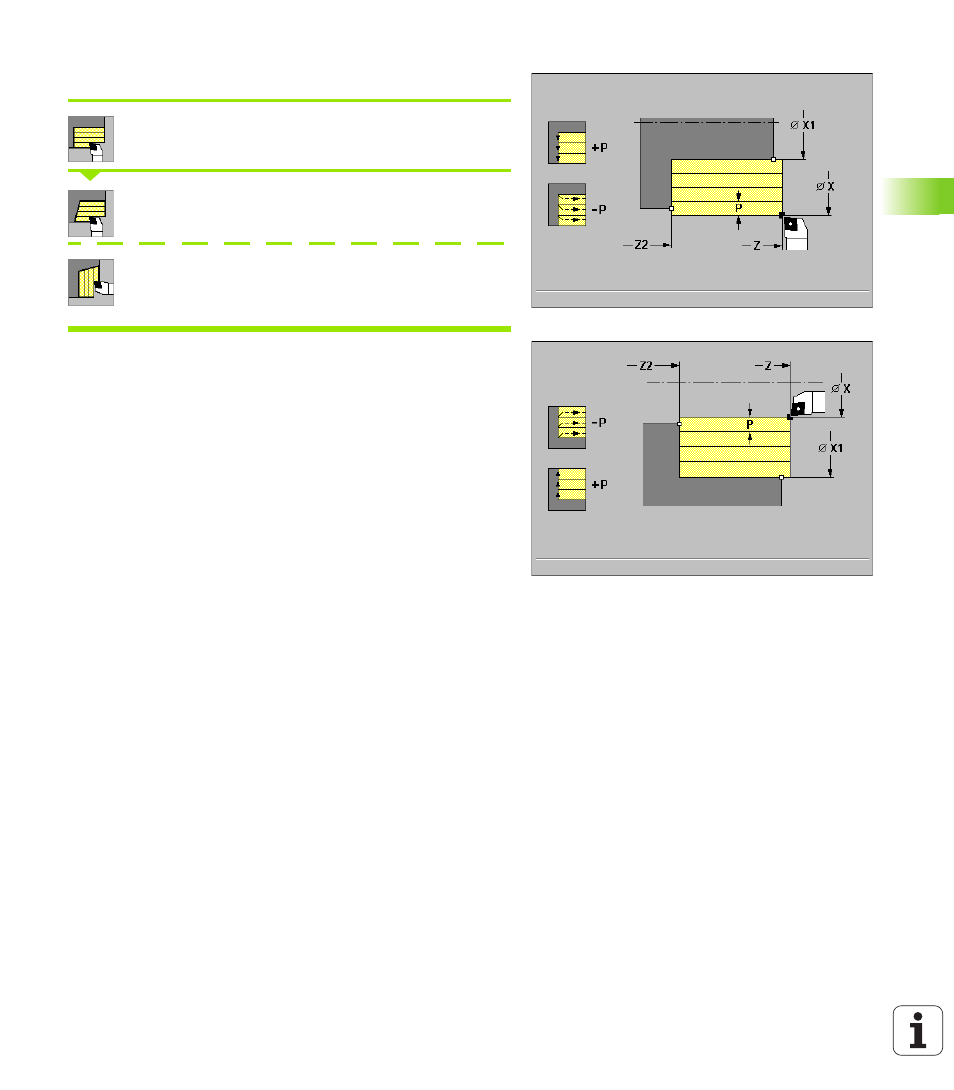

Passata assiale/radiale
Selezionare "Cicli asp. truc. assiale/radiale"
Selezionare "Passata assiale" (figure a destra)
Selezionare "Passata radiale" (figure alla pagina
successiva)
Il ciclo "Passata assiale" sgrossa il rettangolo descritto da "X, Z" e "X1,
Z2".
Il ciclo "Passata radiale" sgrossa il rettangolo descritto da "X, Z" e "X2,
Z1".
Parametri ciclo
X, Z Punto di partenza
X1 Punto iniziale profilo
(passata assiale)
Z2 Punto finale profilo
(passata assiale)
Z1 Punto iniziale profilo
(passata radiale)
X2 Punto finale profilo
(passata radiale)
P Profondità di accostamento:
profondità di accostamento
massima.
P>0: asportazione trucioli lungo il profilo
P<0: sollevamento a 45° di 1 mm
T Numero utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
