486 9 Esempi
9.3 Esempio ICP "Matr
ice"
Profilo ICP radiale
Si presuppone che la macchina sia predisposta e si
trovi in modalità "Autoapprendimento".
Nel ciclo di lavorazione del profilo ICP si impostano la
profondità di avanzamento e i sovrametalli per la
sgrossatura. Il numero del profilo ICP viene immesso

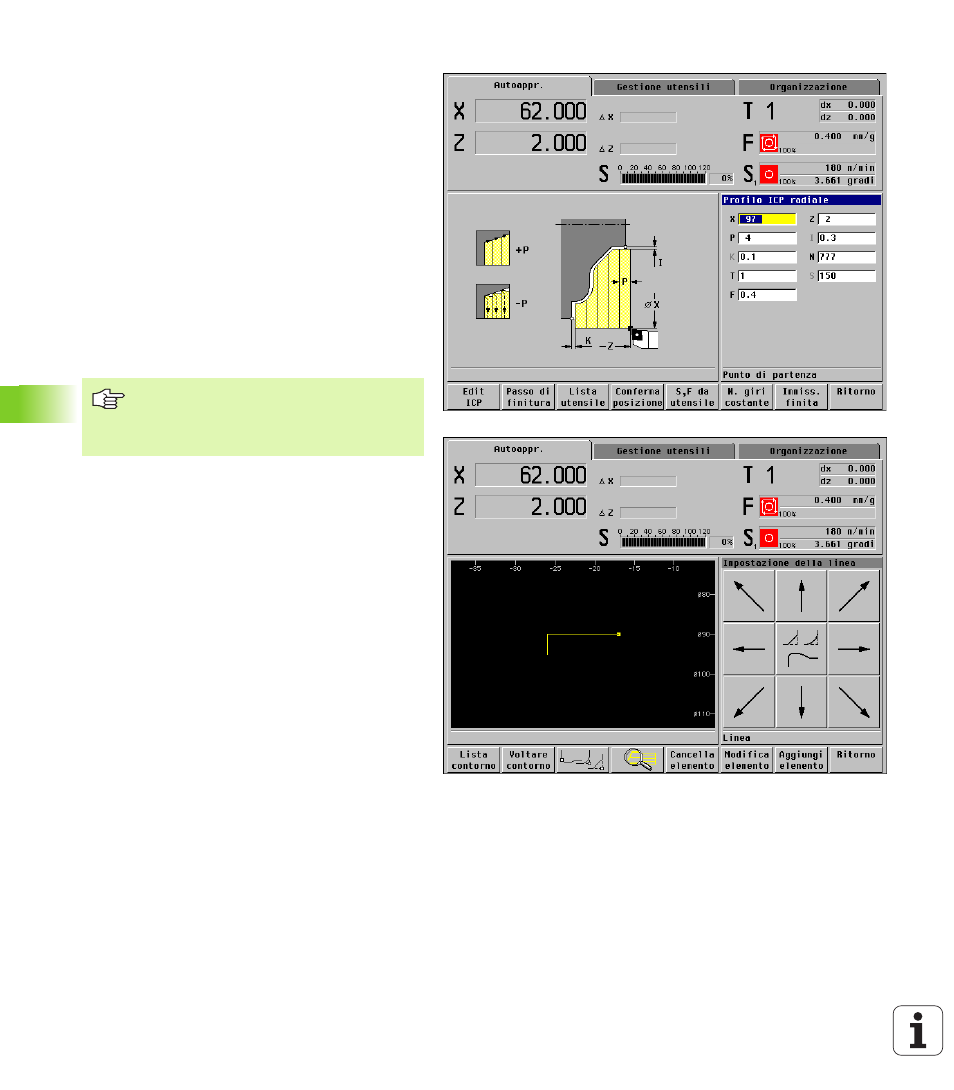

prima di richiamare l'editor ICP (figura in alto a
destra).
Con Edit ICP si passa alla programmazione ICP.
Nell'esempio sono già stati immessi i primi due
elementi del profilo di "Esempio ICP Matrice" (numero
profilo 777).
Dapprima si immette il "profilo grezzo". Quindi si
definiscono gli arrotondamenti con la
"Sovrapposizione".
Con Aggiungi elemento si passa in modalità di
immissione dell'editor ICP (figura in basso a destra).
Il profilo ICP è descritto "in direzione Z
negativa", in quanto il MANUALplus
deduce la direzione di lavorazione dalla
direzione del profilo.
