Maschiatura assiale/radiale
Selezionare "Foratura"
Selezionare "Maschiatura assiale"
Selezionare "Maschiatura radiale"

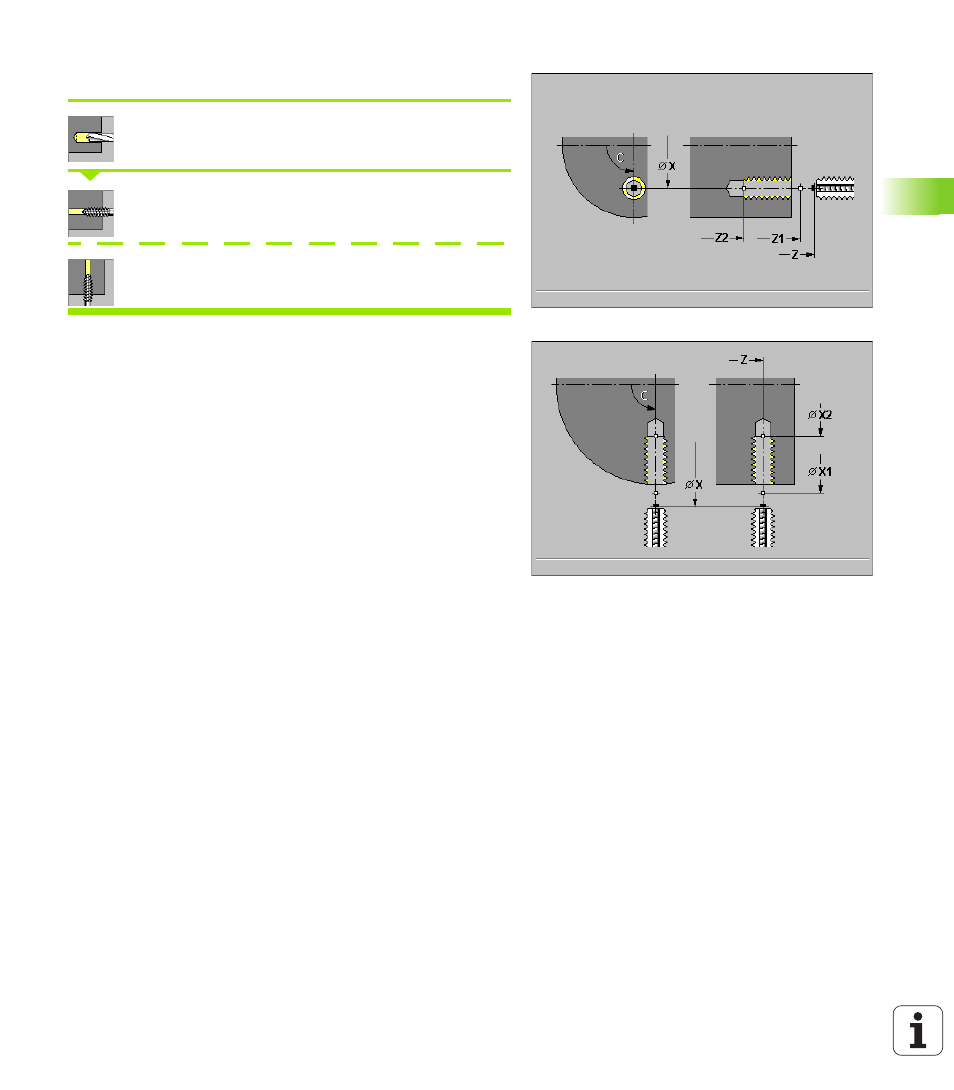

Il ciclo esegue una maschiatura sulla superficie frontale/superficie
cilindrica.
Significato della "lunghezza di estrazione L": utilizzare questo
parametro per pinze di serraggio con compensazione lineare. Il ciclo
calcola un nuovo passo nominale sulla base della profondità filetto, del
passo programmato e della "lunghezza di estrazione". Il passo
nominale è leggermente inferiore al passo del maschio. Alla
realizzazione del filetto, la punta viene estratta dal mandrino di
serraggio della "lunghezza di estrazione". Con questa procedura si
assicurano migliori durate dei maschi.
Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 F1 Passo filetto (= avanzamento) – default: avanzamento da
descrizione utensile
 B lunghezza di avvio (default: 2 * passo filetto F1) per raggiungere
la velocità programmata e l'avanzamento.
 SR Velocità di ritorno (default: stessa velocità della maschiatura)
per ritorno rapido del maschio
 L Lunghezza di estrazione (default: 0) per impiego di pinze di
serraggio con compensazione lineare
 T Numero utensile
 S Numero di giri/Velocità di taglio
Foratura assiale:
 Z1 Punto di partenza foro – default: Foro da "Z"
 Z2 Punto finale foro
Foratura radiale:
 X1 Punto di partenza foro – default: Foro da "X"
 X2 Punto finale foro
