244 5 Programmazione ICP
5.2 Editing di pr
ofili ICP
Creazione o estensione del profilo ICP
Dopo la selezione dell'elemento del profilo si impostano i parametri
noti. I parametri non definiti vengono calcolati dal MANUALplus sulla
base dei dati degli elementi adiacenti. Di norma gli elementi del profilo
possono essere descritti come quotati sul disegno di produzione.
Per passare dal menu "Linea" al menu "Arco" e viceversa si utilizza il
relativo softkey. Gli elementi sagomati (smusso, arrotondamento e
scarico) si selezionano tramite tasto menu.

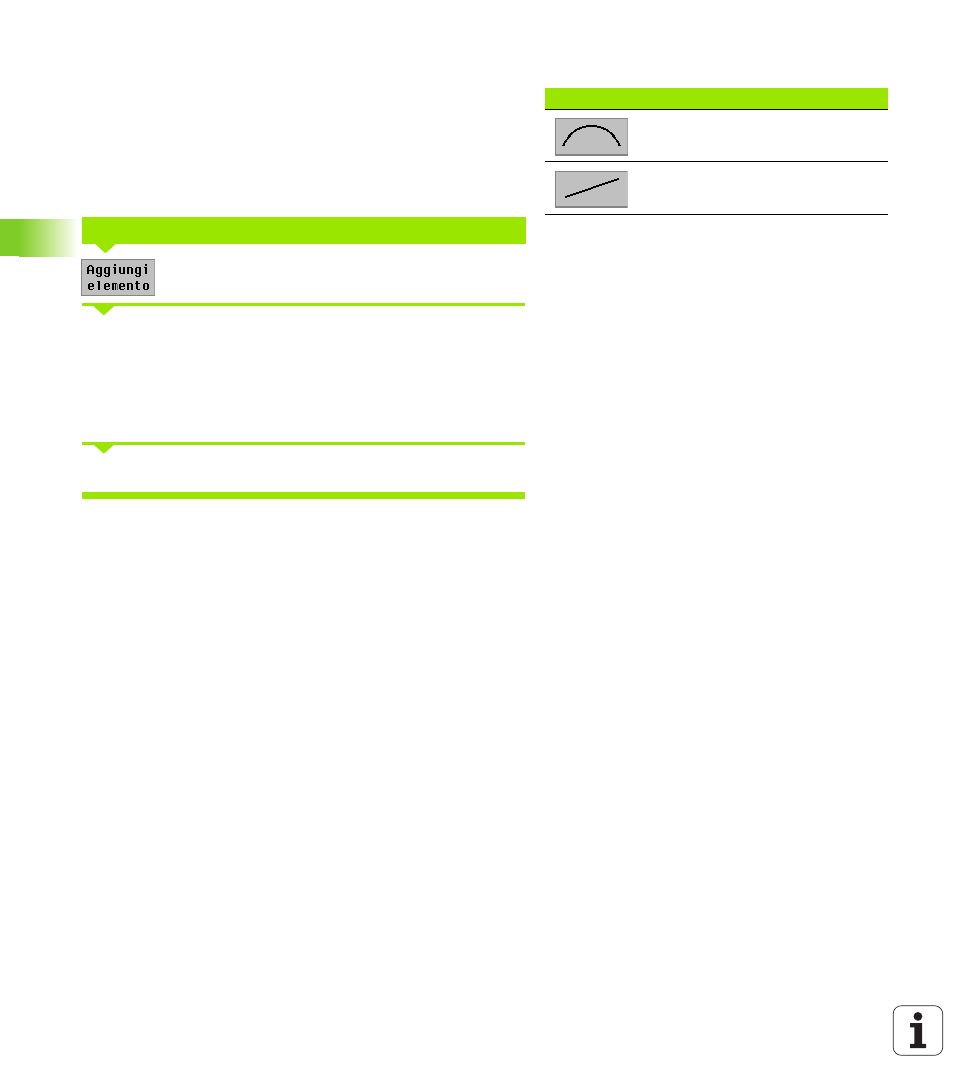

Attivare Inserisci elemento
Selezionare il tipo di elemento:
„ Direzione della linea (menu "Imposta linea")
„ Senso di rotazione e tipo di quotatura per archi (menu "Imposta
arco")
„ Tipo di elemento sagomato
Inserire i parametri
Un profilo ICP si estende mediante immissione di altri elementi che
vengono "annessi" al profilo già esistente. Un nuovo elemento
impostato viene collegato all'"ultimo elemento del profilo". L'ultimo
elemento del profilo è contrassegnato da un piccolo quadrato a fine
profilo, se il profilo ICP è visualizzato ma non elaborato.
Quotatura assoluta o incrementale
Determinante per la quotatura è la posizione del softkey Increm. Ai
parametri incrementali viene assegnato il suffisso "i" (Xi, Zi ecc.).
Softkey
Richiamo menu Arco
Richiamo menu Linea
Creare il profilo ICP
