HEIDENHAIN MANUALplus 620, CNC PILOT 640 91
2.5 Unit - F
o
ra
tu
ra
asse C

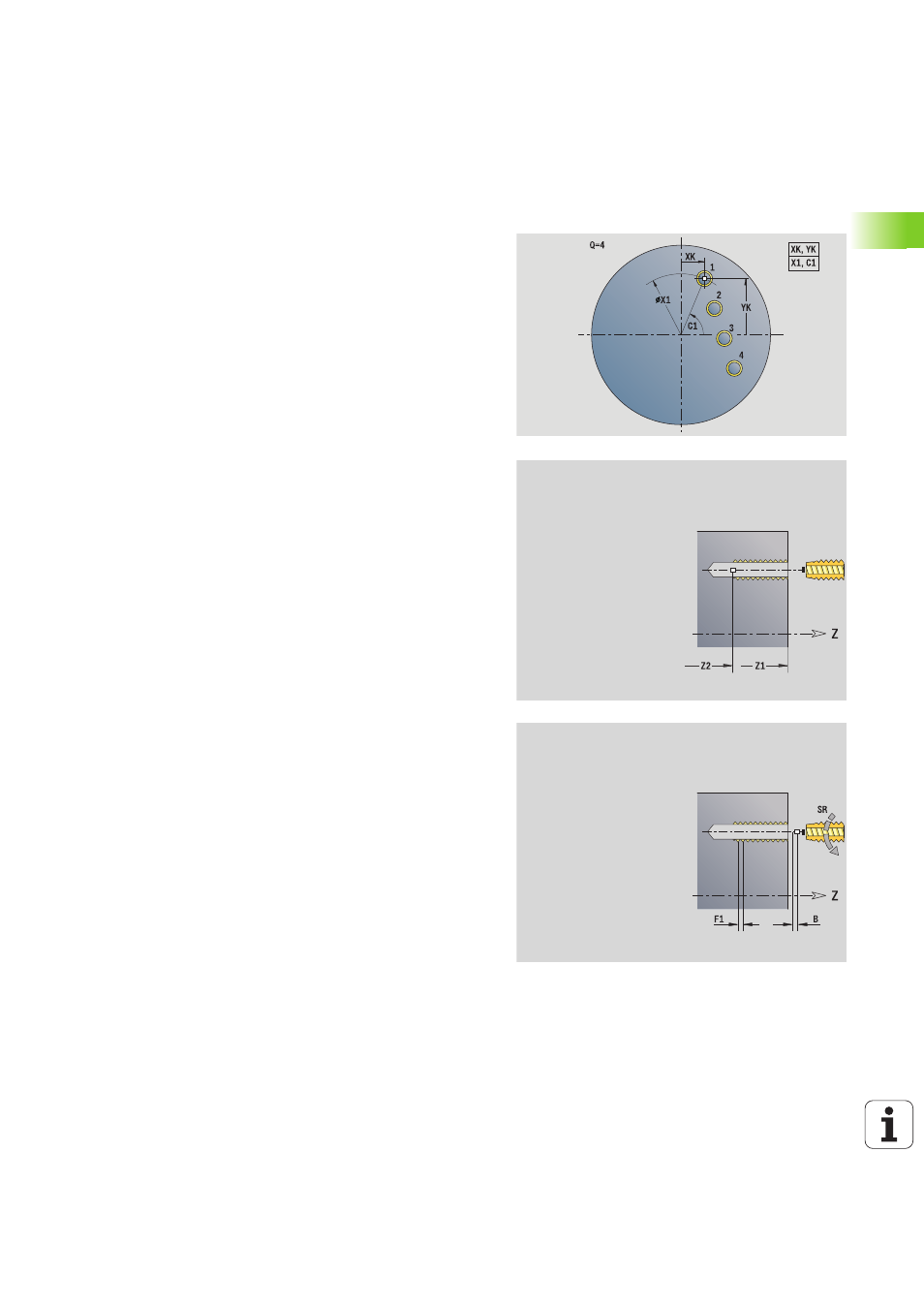

Unit "Sagoma maschiatura lineare superficie
frontale"
La Unit esegue una sagoma di maschiatura lineare alle medesime
distanze sulla superficie frontale.
Nome Unit: G73_Lin_Stirn_C / Ciclo: G73 (vedere pagina 329)
Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità di filettatura, del passo programmato e della
"lunghezza di estrazione". Il passo nominale è leggermente inferiore al
passo del maschio. Alla realizzazione del filetto, la punta viene estratta
dal mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.
Accesso al database tecnologico
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Maschera Sagoma
Q
Numero di fori
X1, C1 Punto di partenza polare
XK, YK Punto di partenza cartesiano
I, J Punto finale (XK, YK)
Ii, Ji Distanza (XKi, YKi)
R Distanza primo/ultimo foro
Ri Distanza incrementale
A Angolo sagoma (riferimento asse XK)
Maschera Ciclo
Z1
Punto di partenza foro
Z2 Punto finale foro
F1 Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
SP Profondità rottura truciolo
SI Distanza di arretramento
RB Piano di ritorno (default: alla posizione di partenza oppure a
distanza di sicurezza)
Altre maschere: vedere pagina 60
