HEIDENHAIN MANUALplus 620, CNC PILOT 640 133
2.9 Units - F
resat
ur
a superficie fr
ontale
2.9 Units - Fresatura superficie
frontale

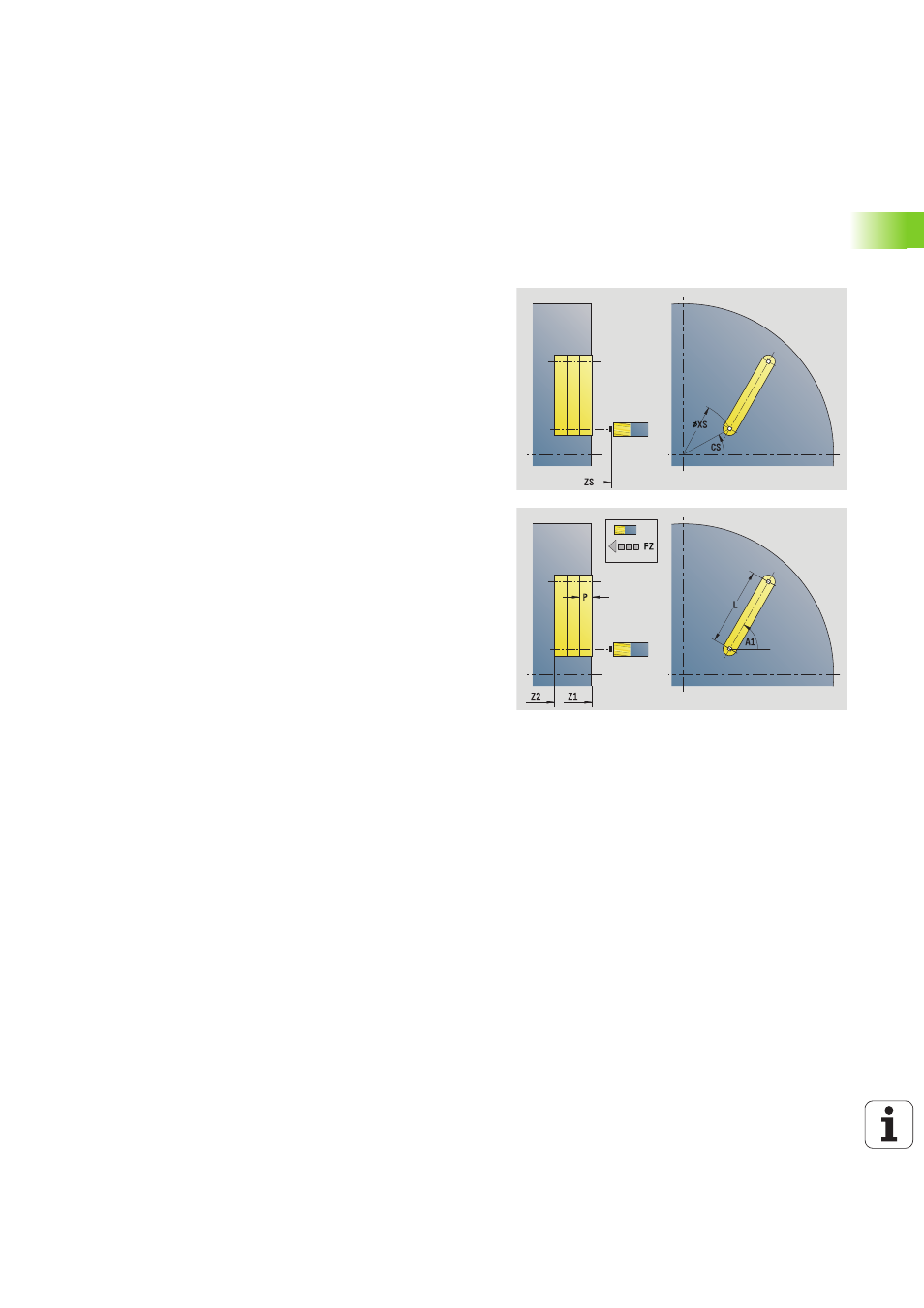

Unit "Scanalatura superficie frontale"
La Unit fresa una scanalatura sulla superficie frontale dalla posizione di
avvicinamento fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa.
Nome Unit: G791_Nut_Stirn_C / Ciclo: G791 (vedere pagina 350)
Accesso al database tecnologico
 Tipo di lavorazione: fresatura
 Parametri correlati: F, S, FZ, P
Maschera Ciclo
Z1
Spigolo superiore fresatura
Z2 Fondo fresatura
L Lunghezza della scanalatura
A1 Angolo rispetto asse X
X1, C1 Punto di arrivo scanalatura polare
XK, YK Punto di arrivo scanalatura cartesiano
P Incremento massimo
FZ Avanzamento in accostamento
Altre maschere: vedere pagina 60
