HEIDENHAIN MANUALplus 620, CNC PILOT 640

77

2.3 Units - T

roncat

u

ra

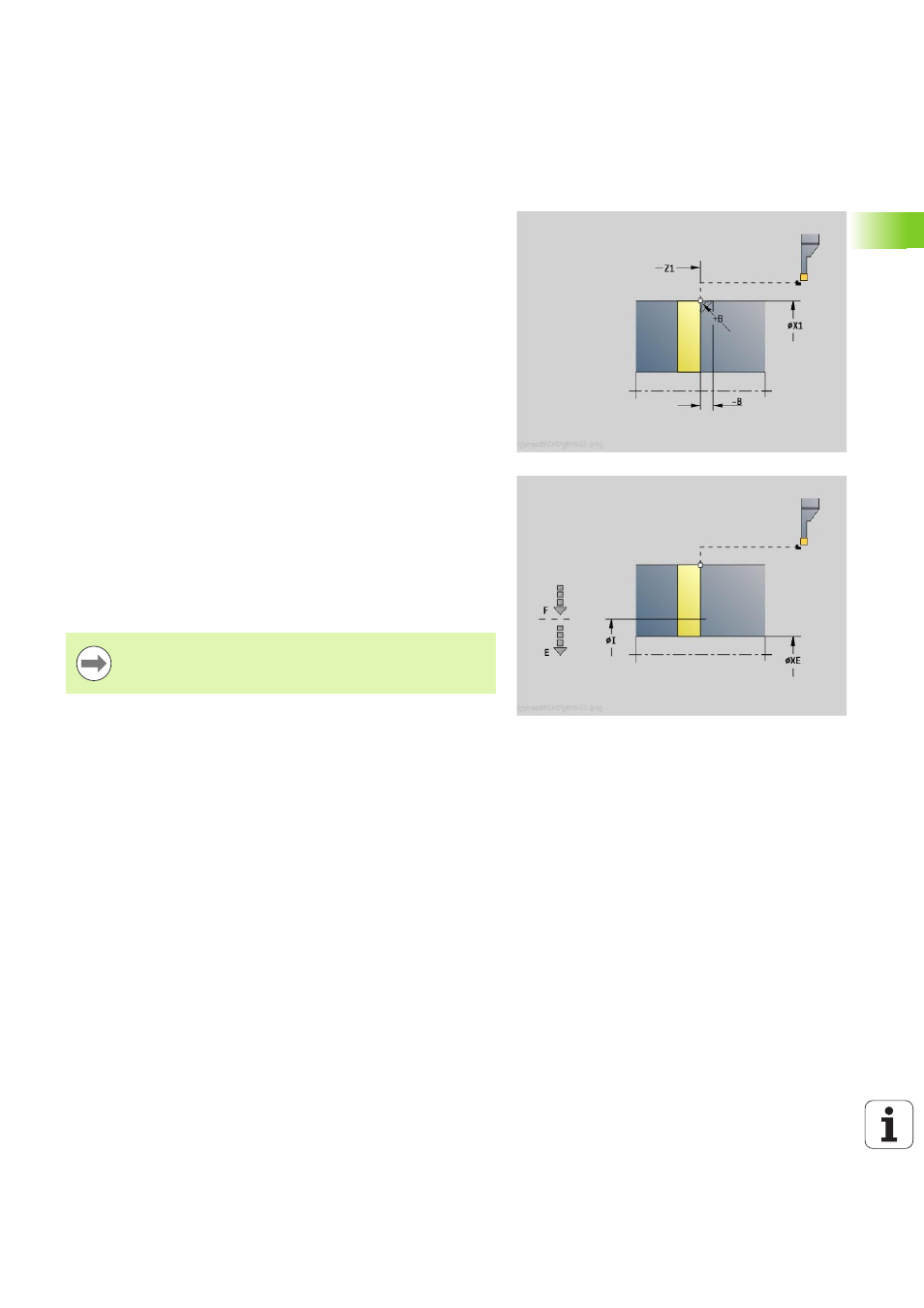

Unit "Troncatura"

La Unit esegue una scanalatura sul pezzo tornito. A scelta può essere
eseguito uno smusso o un raccordo sul diametro esterno. Una volta
eseguito il ciclo, l'utensile ritorna sul punto di partenza. Dalla posizione
I

è possibile definire una riduzione avanzamento.

Nome Unit: G859_CUT_OFF / Ciclo: G859 (vedere pagina 316)

Accesso al database tecnologico

Tipo di lavorazione: troncatura profilo

Parametri correlati: F, S, E

Maschera Ciclo
X1, Z1

Punto iniziale profilo X, Z (X: quota diametrale)

B

Smusso/Arrotondamento

B\>0: raggio arrotondamento

B<0: lunghezza smusso

D

Numero di giri massimo

XE

Diametro interno (tubo)

I

Diametro riduzione di avanzamento. Diametro limite a
partire dal quale si trasla con avanzamento ridotto.

E

Avanzamento ridotto

SD

Limitazione numero di giri dal diametro I

U

Diametro a partire dal quale si attiva la pinza portapezzo
(funzione correlata alla macchina)

K

Distanza di ritorno dopo scanalatura: sollevamento utensile
lateralmente dalla superficie piana prima del percorso di
ritorno

Altre maschere: vedere pagina 60

La limitazione al Numero di giri massimo "D" è attiva solo
nel ciclo. Dopo la fine del ciclo è di nuovo attiva la
limitazione del numero di giri prima del ciclo.
