HEIDENHAIN MANUALplus 620, CNC PILOT 640 171
3.2 Unit - Pr
ef
or
at
ur
a asse Y
3.2 Unit - Preforatura asse Y

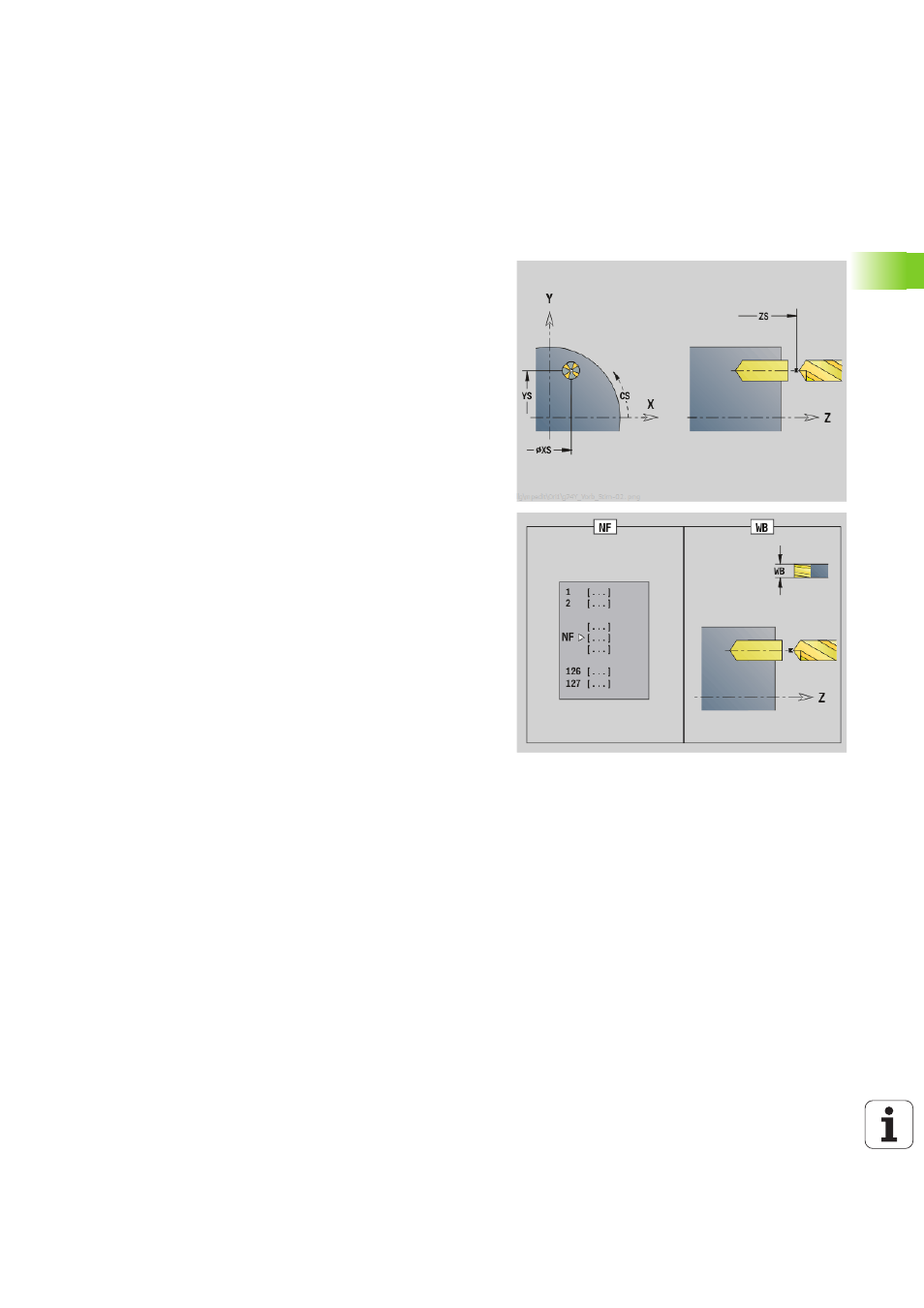

Unit "Preforatura fresatura profilo ICP piano XY"
La Unit determina la posizione di preforatura e realizza il foro. Il ciclo di
fresatura successivo riceve la posizione di preforatura mediante il
riferimento memorizzato in NF. Se il profilo di fresatura è formato da
più sezioni, la Unit realizza un foro per ogni sezione.
Nome Unit: DRILL_STI_840_Y / Cicli: G840 A1 (vedere pagina 360);
G71 (vedere pagina 326)
Accesso al database tecnologico
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Parametri maschera Profilo
FK
vedere pagina 62
NS N. blocco di partenza profilo
NE N. blocco finale profilo
Z1 Spigolo superiore fresatura
P2 Profondità profilo
Parametri maschera Ciclo
JK
Posizione di fresatura
 0: sul profilo
 1: profilo chiuso: all'interno del profilo
 1, profilo aperto: a sinistra del profilo
 2, profilo chiuso: all'esterno del profilo
 2, profilo aperto: a destra del profilo
 3: in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
R Raggio di avvicinamento
WB Diametro fresa
NF Tacca posizione
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
RB Piano di ritorno (default: alla posizione di partenza oppure a
distanza di sicurezza)
Altre maschere: vedere pagina 60
