100 Units smart.Turn
2.5 Unit - F
o
ra
tu
ra
asse C

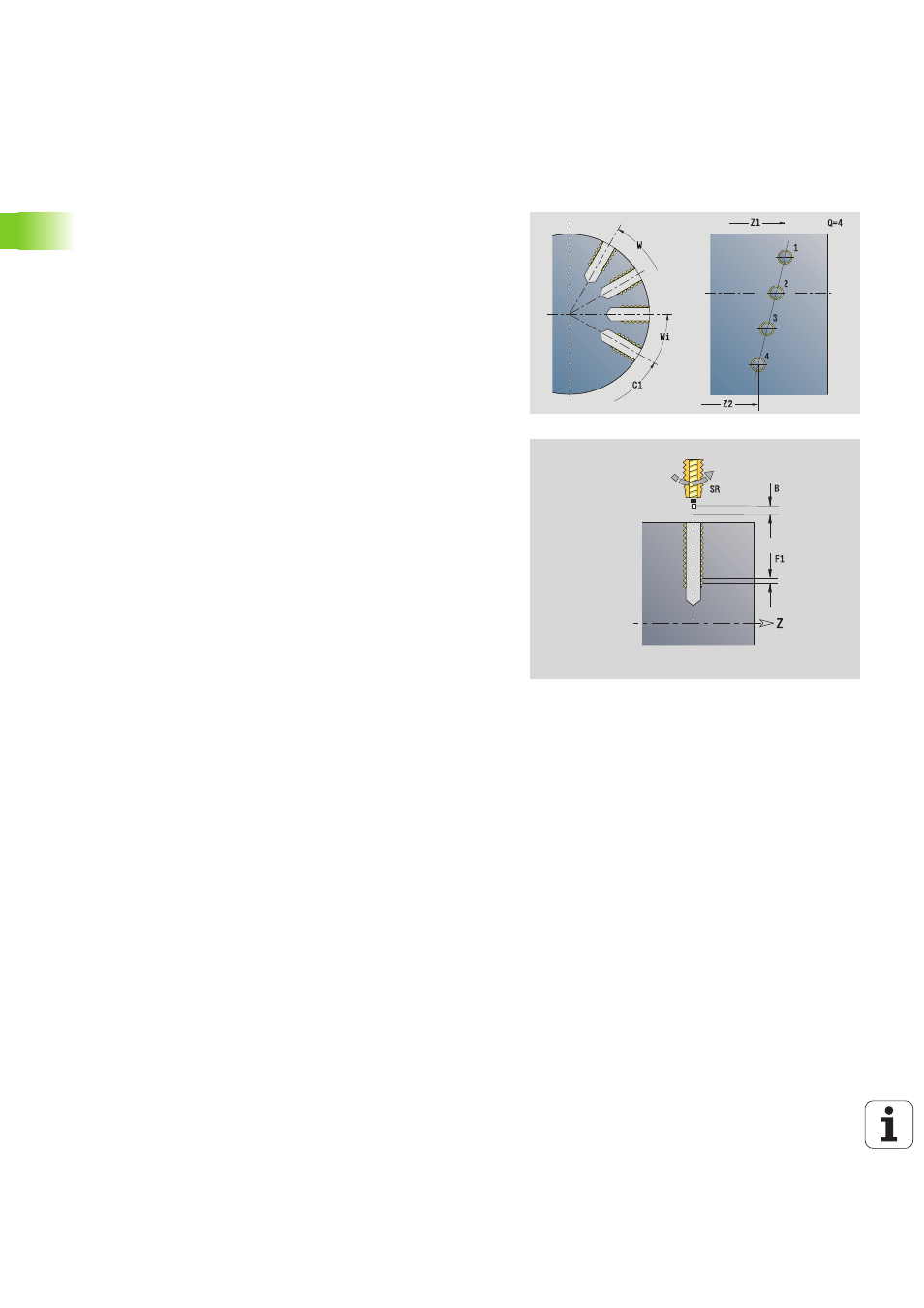

Unit "Maschiatura lineare superficie cilindrica"
La Unit esegue una sagoma di maschiatura lineare alle medesime
distanze sulla superficie cilindrica.
Nome Unit: G73_Lin_Mant_C / Ciclo: G73 (vedere pagina 329)
Utilizzare la lunghezza di estrazione per pinze di serraggio con
compensazione lineare. Il ciclo calcola un nuovo passo nominale sulla
base della profondità di filettatura, del passo programmato e della
"lunghezza di estrazione". Il passo nominale è leggermente inferiore al
passo del maschio. Alla realizzazione del filetto, la punta viene estratta
dal mandrino di serraggio della "lunghezza di estrazione". Si assicurano
così migliori durate dei maschi.
Accesso al database tecnologico
 Tipo di lavorazione: maschiatura
 Parametri correlati: S
Maschera Sagoma
Q
Numero di fori
Z1, C1 Punto di partenza sagoma
Wi Incremento angolare
W Angolo finale
Z2 Punto finale sagoma
Maschera Ciclo
X1
Punto di partenza foro (quota diametrale)
X2 Punto finale foro (quota diametrale)
F1 Passo filetto
B Lunghezza di entrata
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SR Velocità di ritorno (default: numero di giri di maschiatura)
SP Profondità rottura truciolo
SI Distanza di arretramento
RB Piano di ritorno
Altre maschere: vedere pagina 60
