HEIDENHAIN MANUALplus 620, CNC PILOT 640 335
4.22 Cicli di f
o
ra
tu
ra

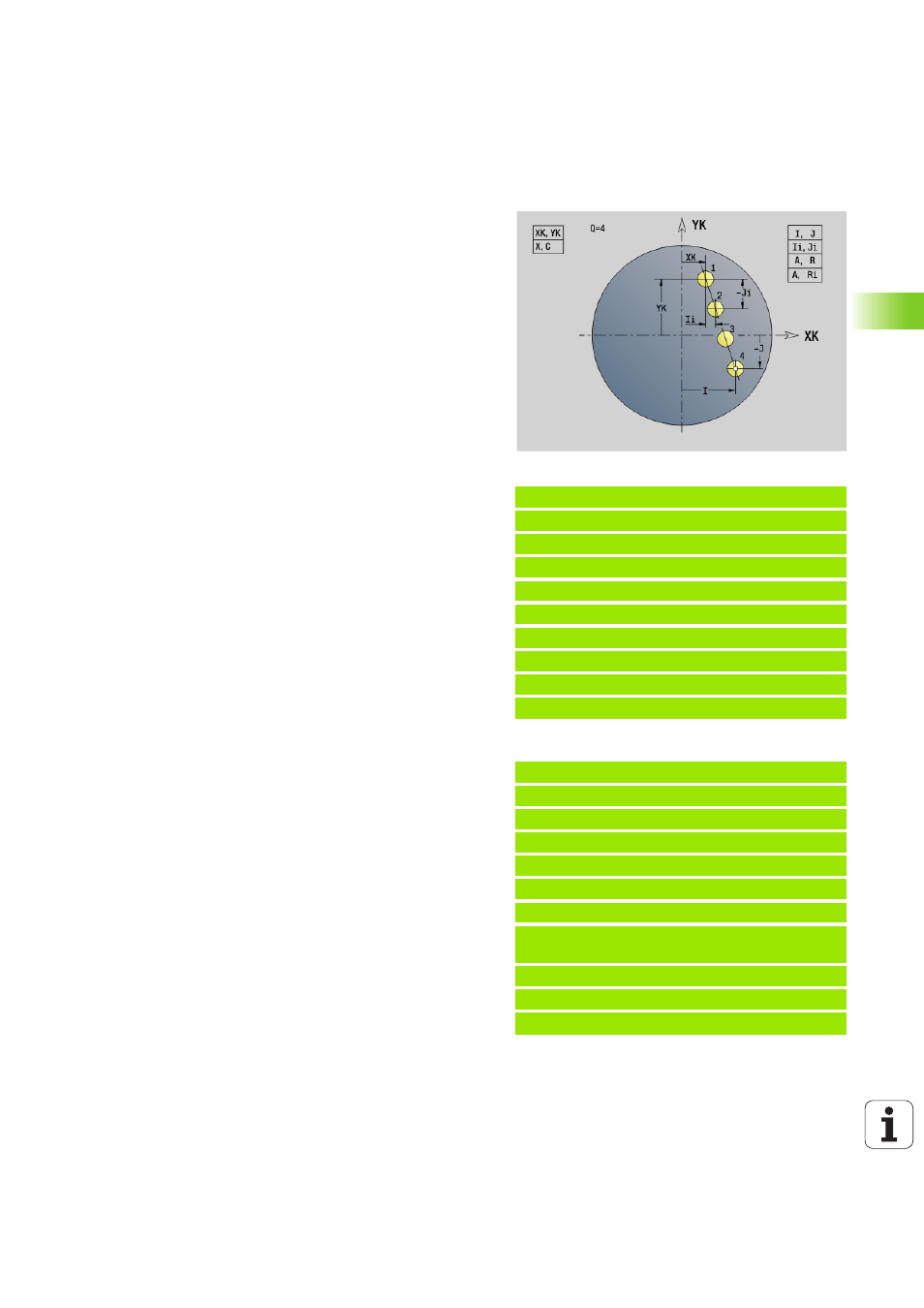

Sagoma lineare superficie frontale G743
L'istruzione G743 esegue una sagoma di foratura o fresatura lineare
alle medesime distanze sulla superficie frontale.
Se non si inserisce il parametro Punto finale ZE, si applica il ciclo di
foratura/fresatura del blocco NC successivo. Seguendo questo
principio la descrizione delle sagome si può combinare con
 cicli di foratura (G71, G74, G36)
 ciclo di fresatura scanalatura lineare (G791)
 ciclo di fresatura profilo con "profilo libero" (G793)
Combinazioni di parametri per la definizione del punto iniziale e delle
posizioni delle sagome:
 Punto iniziale sagoma:
 XK, YK
 X, C
 Posizioni sagoma:
 I, J e Q
 Ii, Ji e Q
 R, A e Q
 Ri, Ai e Q
Beispiel: G743
%743.nc
[G743]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 ZS0 ZE-5 P2 F0.15
N7 M15
END [FINE]
Beispiel: Sequenze di istruzioni
[ Sagoma di foratura semplice ]
N.. G743 XK.. YK.. ZS.. ZE.. I.. J.. Q..
. . .
[ Sagoma di foratura con Foratura profonda ]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G74 ZE.. P.. I..
. . .
[ Sagoma di fresatura con scanalatura lineare
]
N.. G743 XK.. YK.. ZS.. I.. J.. Q..
N.. G791 K.. A.. Z..
. . .
Parametri
XK
Punto iniziale sagoma in coordinate cartesiane
YK Punto iniziale sagoma in coordinate cartesiane
ZS Punto iniziale foratura/fresatura
ZE Punto finale foratura/fresatura
X Diametro (punto iniziale sagoma in coordinate polari)
C Angolo (punto iniziale sagoma in coordinate polari)
A Angolo sagoma
I Punto finale sagoma (cartesiano)
Ii (Punto finale) distanza sagoma (cartesiano)
J Punto finale sagoma (cartesiano)
Ji (Punto finale) distanza sagoma (cartesiano)
R Lunghezza (distanza prima – ultima posizione)
Ri Lunghezza (distanza dalla posizione successiva)
Q Numero fori/figure - (default: 1)
